DESCRIPTION
L'ECU de contrôle de dérapage (ensemble d'actionneur de frein) reçoit les signaux du contacteur des feux stop et se base sur ces éléments pour déterminer si les freins sont actionnés ou non.
L'ECU de contrôle de dérapage (ensemble d'actionneur de frein) possède un circuit de détection qu'elle utilise pour détecter une coupure dans la ligne d'entrée des feux stop.
Si l'ECU de contrôle de dérapage (ensemble d'actionneur de frein) détecte une coupure dans le circuit, il enregistre ce DTC.
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
---|---|---|---|
C1425 | Coupure dans le circuit du contacteur des feux stop |
Lorsque la tension de la borne IG1 est de 9,5 V minimum, une coupure dans la ligne d'entrée du contacteur des feux stop se poursuit pendant au moins 0,3 seconde. |
|
CONSEIL:
Même après avoir effectué les réparations des organes incriminés, il convient d'effectuer les opérations suivantes pour que le témoin ABS s'éteigne:
- Mettre le contacteur d'allumage en position ON.
- Enfoncer la pédale de frein.
- Supprimer les DTC.

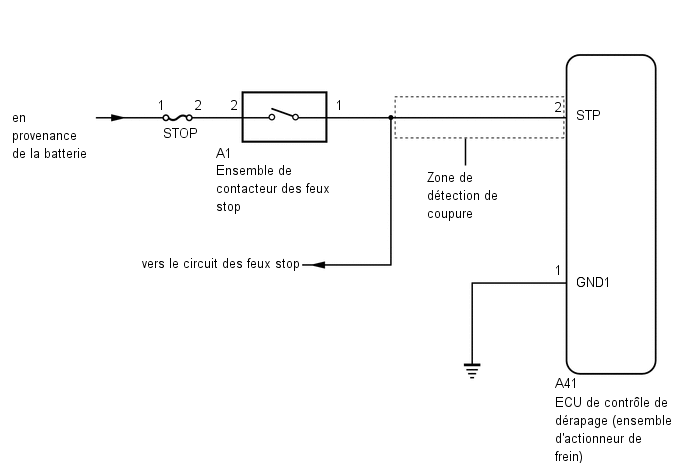

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- En cas de remplacement de l'ECU de contrôle de dérapage (ensemble
d'actionneur de frein), effectuer le calibrage du point zéro.
Cliquer ici
- Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
PROCEDURE
1. | VERIFIER LE FONCTIONNEMENT DES FEUX STOP |
(a) S'assurer que les feux stop s'allument lorsque la pédale de frein est enfoncée et qu'ils s'éteignent lorsque la pédale de frein est relâchée.
OK:
Condition | Condition d'éclairage |
---|---|
pédale de frein enfoncée. |
ON |
Pédale de frein relâchée. |
OFF |
INCORRECT | ![]() | PASSER AU POINT 5 |
|
2. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (STOP LIGHT SWITCH ASSEMBLY) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Sélectionner la Liste de données à l'aide du Techstream.
Cliquer ici
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
---|---|---|---|---|
Stop Light SW | Ensemble de contacteur des feux stop |
ON ou OFF | ON: Pédale de frein enfoncée OFF: Pédale de frein relâchée |
- |
Affichage du tester |
---|
Stop Light SW |
(d) S'assurer que l'affichage du contacteur des feux stop observé sur le Techstream change selon le fonctionnement de la pédale de frein.
OK:
Le Techstream affiche ON ou OFF avec le fonctionnement de la pédale de frein.
INCORRECT | ![]() | PASSER AU POINT 4 |
|
3. |
CONFIRMER A NOUVEAU LE DTC |
(a) Mettre le contacteur d'allumage en position OFF.
(b) Supprimer les DTC.
Cliquer ici
(c) Mettre le contacteur d'allumage en position OFF.
(d) Faire démarrer le moteur.
(e) Enfoncer la pédale de frein à plusieurs reprises pour tester le circuit des feux stop.
(f) Vérifier si le même DTC est émis.
Cliquer ici
Résultat:
Résultat | Passer au point |
---|---|
Le DTC C1425 n'est pas émis. |
A |
Le DTC C1425 est émis. |
B |
CONSEIL:
Si la recherche de pannes a été effectuée conformément au tableau des symptômes de problèmes, se reporter aux indications du tableau et passer au point suivant avant de remplacer les pièces.
Cliquer ici
A |
![]() | UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
B |
![]() | REMPLACER L'ENSEMBLE D'ACTIONNEUR DE FREIN |
4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BORNE STP) |
(a) Mettre le contacteur d'allumage en position OFF. |
|
(b) S'assurer de l'absence de jeu au niveau du verrouillage et du raccordement du connecteur.
(c) Débrancher le connecteur A41 de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein).
(d) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
A41-2 (STP) - Masse de carrosserie |
Contacteur des feux stop en position ON (pédale de frein enfoncée) |
11 Ã 14 V |
A41-2 (STP) - Masse de carrosserie |
Contacteur des feux stop en position OFF (pédale de frein relâchée) |
En dessous de 1,5 V |
CONSEIL:
Si la recherche de pannes a été effectuée conformément au tableau des symptômes de problèmes, se reporter aux indications du tableau et passer au point suivant avant de remplacer les pièces.
Cliquer ici
OK | ![]() | REMPLACER L'ENSEMBLE D'ACTIONNEUR DE FREIN |
INCORRECT | ![]() | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
5. |
VERIFIER L'ENSEMBLE DE CONTACTEUR DES FEUX STOP |
(a) Vérifier l'ensemble de contacteur des feux stop.
Cliquer ici
OK:
L'ensemble de contacteur des feux stop est normal.
INCORRECT | ![]() | REMPLACER L'ENSEMBLE DE CONTACTEUR DES FEUX STOP |
|
6. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BORNE STP) |
(a) S'assurer de l'absence de jeu au niveau du verrouillage et du raccordement du connecteur. |
|
(b) Débrancher le connecteur A41 de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein).
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
A41-2 (STP) - Masse de carrosserie |
Contacteur des feux stop en position ON (pédale de frein enfoncée) |
11 Ã 14 V |
A41-2 (STP) - Masse de carrosserie |
Contacteur des feux stop en position OFF (pédale de frein relâchée) |
En dessous de 1,5 V |
INCORRECT | ![]() | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT STP) |
|
7. |
CONFIRMER A NOUVEAU LE DTC |
(a) Rebrancher le connecteur A41 de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein).
(b) Supprimer les DTC.
Cliquer ici
(c) Mettre le contacteur d'allumage en position OFF.
(d) Faire démarrer le moteur.
(e) Enfoncer la pédale de frein à plusieurs reprises pour tester le circuit des feux stop.
(f) Vérifier si le même DTC est émis.
Cliquer ici
Résultat:
Résultat | Passer au point |
---|---|
Le DTC C1425 n'est pas émis. |
A |
Le DTC C1425 est émis. |
B |
CONSEIL:
- Si le système d'éclairage fonctionne normalement mais que le DTC est
toujours émis, remplacer l'ECU de contrôle de dérapage (ensemble
d'actionneur de frein).
Cliquer ici
- Si la recherche de pannes a été effectuée conformément au tableau des
symptômes de problèmes, se reporter aux indications du tableau et passer
au point suivant avant de remplacer les pièces.
Cliquer ici
A | ![]() | UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
B |
![]() | VERIFIER LE SYSTEME D'ECLAIRAGE (CIRCUIT DES FEUX STOP) |
