DEMONTAGE
PROCEDURE

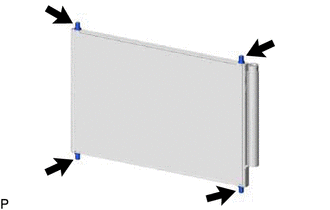

1. DEPOSER LE COUSSINET DE CONDENSEUR DE REFROIDISSEUR N° 1
(a) Déposer les 4 coussinets de condenseur de refroidisseur n° 1.
2. DEPOSER LE DESSICCATEUR DE REFROIDISSEUR
| (a) A l'aide d'une clé à six pans rectiligne de 14 mm, retirer le bouchon du modulateur. |
|
| (b) A l'aide d'une pince, déposer le dessiccateur du refroidisseur. |
|
