DEMONTAGE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE PORTE-GOBELET DU TABLEAU DE BORD

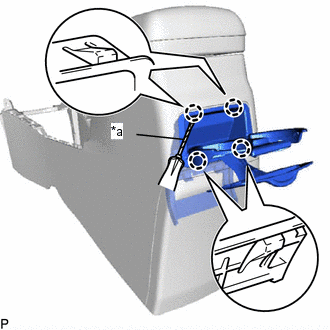

| (a) A l'aide d'un tournevis, libérer les 4 griffes et déposer le sous-ensemble de porte-gobelet de tableau de bord. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
2. DEPOSER LE SOUS-ENSEMBLE DE PORTE DE COMPARTIMENT DE CONSOLE

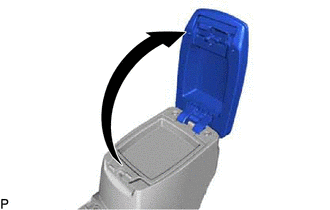

| (a) Ouvrir le sous-ensemble de porte de compartiment de console. |
|

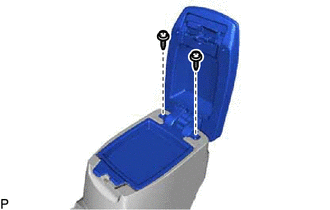

| (b) Déposer les 2 vis et le sous-ensemble de porte de compartiment de console. |
|
3. DEPOSER LE COUSSINET DE PORTE DU COMPARTIMENT DE CONSOLE

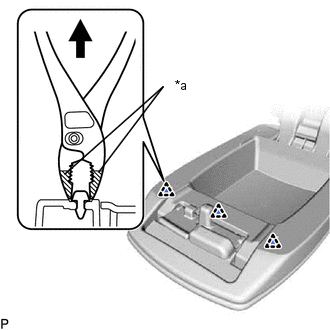

| (a) A l'aide d'une pince, libérer les 3 agrafes pour déposer les 3 coussinets de porte de compartiment de console comme indiqué sur le schéma. CONSEIL: Passer du ruban adhésif sur les extrémités des pinces avant utilisation. |
|
