DEMONTAGE
PROCEDURE
1. DEPOSER L'ENSEMBLE D'ANTENNE D'AMPLIFICATEUR N° 1
Cliquer ici
2. DEPOSER LA PLAQUE ISOLANTE DE LONGERON LATERAL DE TOIT GAUCHE (sans toit ouvrant)
| (a) Déposer la plaque isolante de longeron latéral de toit gauche. |
|
3. DEPOSER LA PLAQUE ISOLANTE DE LONGERON LATERAL DE TOIT DROIT (sans toit ouvrant)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
4. DEPOSER LE REMBOURRAGE DE CIEL DE TOIT GAUCHE (sans toit ouvrant)
(a) Déposer le rembourrage de ciel de toit gauche.
5. DEPOSER LE REMBOURRAGE DE CIEL DE TOIT DROIT (sans toit ouvrant)
CONSEIL:
Procéder de la même manière que pour le côté gauche.

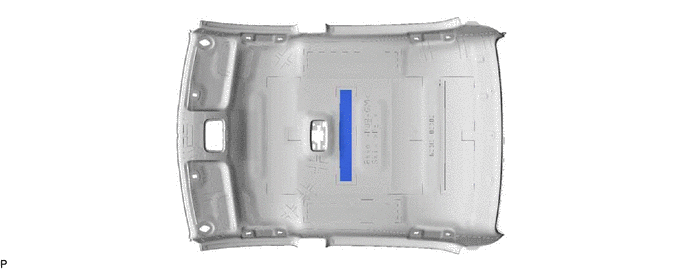

6. DEPOSER LA PLAQUE ISOLANTE DE TOIT N° 1 (sans toit ouvrant)
(a) Déposer la plaque isolante de toit n° 1.

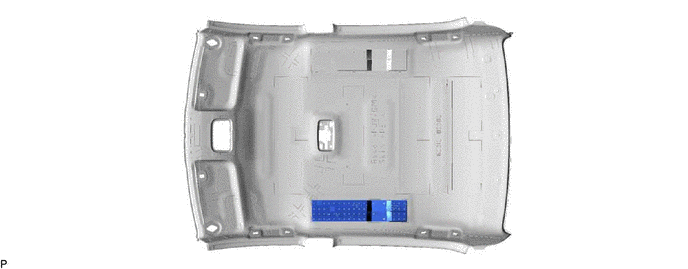

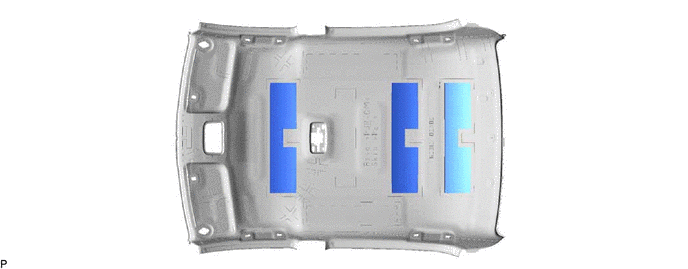

7. DEPOSER LA PLAQUE ISOLANTE DE TOIT N° 2 (sans toit ouvrant)
(a) Déposer les 3 plaques isolantes de toit n° 1.

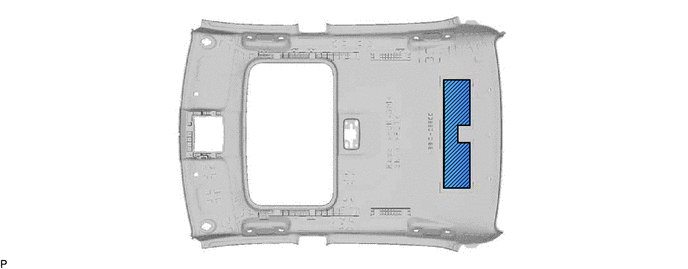

8. DEPOSER LA PLAQUE ISOLANTE DE TOIT N° 2 (avec toit ouvrant)
(a) Déposer la plaque isolante de toit n° 1.

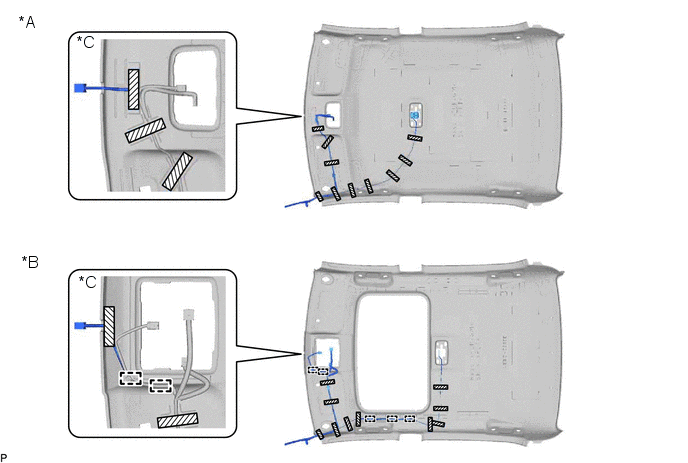

9. DEPOSER LE CABLE DE TOIT N° 1
(a) Déposer le ruban adhésif de l'ensemble de ciel de toit.
|
*A | sans toit ouvrant |
*B | avec toit ouvrant |
|
*C | avec rétroviseur EC |
- | - |
|
Ruban adhésif | - |
- |
(b) avec toit ouvrant:
(1) Libérer les 5 attaches.
(c) Déposer le câble de toit n° 1 de l'ensemble de ciel de toit.
Depose
