DEMONTAGE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE BUSE DE DEGIVREUR
(a) Déposer les 3 vis <B>. |
|
(b) Libérer les 6 guides et déposer l'ensemble de buse de dégivreur comme indiqué sur le schéma. |
|
2. DEPOSER LA CONDUITE DE CHAUFFAGE N° 1

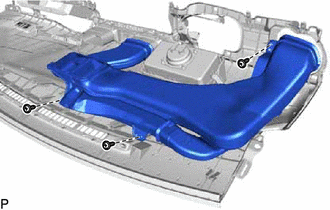

(a) Déposer les 4 vis <B> et la conduite de chauffage n° 1. |
|
3. DEPOSER LA CONDUITE DE CHAUFFAGE N° 2

(a) Déposer les 3 vis <B> et la conduite de chauffage n° 2.
4. DEPOSER L'ENSEMBLE D'AIRBAG AVANT DU PASSAGER
Cliquer ici
5. DEPOSER LA THERMISTANCE DE REFROIDISSEUR (CAPTEUR D'ENSOLEILLEMENT) (pour système de climatisation automatique)
Cliquer ici
6. DEPOSER LE CAPTEUR DE COMMANDE D'ECLAIRAGE AUTOMATIQUE (avec système de commande d'éclairage automatique)
Cliquer ici
7. DEPOSER L'ENSEMBLE DE REGISTRE CENTRAL DE TABLEAU DE BORD
(a) Débrancher le connecteur. |
|
(b) Déposer les 7 vis <B> et l'ensemble de registre central de tableau de bord. |
|
8. DEPOSER LE COUSSINET DE TABLEAU DE BORD N° 2

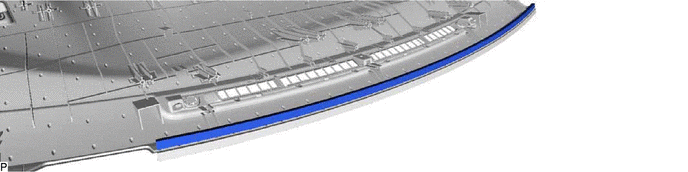

(a) Déposer le coussinet de tableau de bord n° 2. |
|
9. DEPOSER L'ENSEMBLE D'ANTENNE DE NAVIGATION (avec système de navigation)
Cliquer ici
10. DEPOSER LE CABLE DE TABLEAU DE BORD N° 2
(a) Libérer les 6 attaches et déposer le câble de tableau de bord n° 2. |
|
11. DEPOSER LE COUSSINET DE TABLEAU DE BORD N° 1

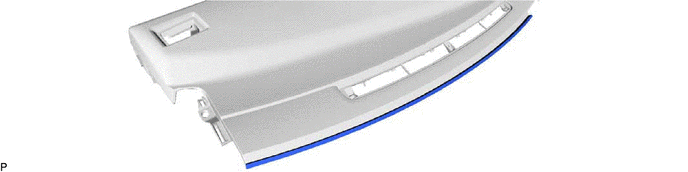

(a) Déposer le coussinet de tableau de bord n° 1.

(b) Déposer le coussinet de tableau de bord n° 1.

12. DEPOSER LA BUSE DE DEGIVREUR LATERALE N° 2
(a) Libérer les 4 griffes et déposer la buse de dégivreur latérale n° 2. |
|
13. DEPOSER LA BUSE DE DEGIVREUR LATERALE N° 1
CONSEIL:
Procéder de la même manière que pour la buse de dégivreur latérale n° 2.
14. DEPOSER LE GARNISSAGE DE BUSE DE DEGIVREUR N° 1

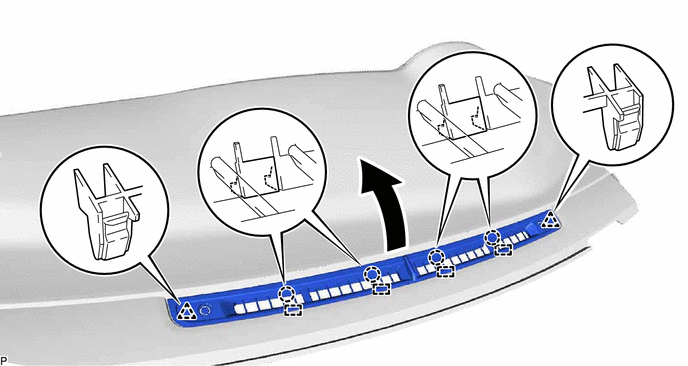

(a) Libérer les 4 griffes, les 2 agrafes et les 4 guides puis déposer le garnissage de buse de dégivreur n° 1, comme indiqué sur le schéma.
