DEMONTAGE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE CONTACTEUR SUPERIEUR DE COLONNE DE DIRECTION AVEC SUPPORT (sans système de clé intelligente)
(a) Serrer l'ensemble de colonne de direction dans un étau entre des plaques d'aluminium.
REMARQUE:
Ne pas serrer l'étau excessivement.
(b) A l'aide d'une perceuse, forer un orifice dans le boulon de réglage de verrouillage de direction et introduire un extracteur de vis.
(c) A l'aide de l'extracteur de vis, déposer le boulon de réglage de verrouillage de direction et l'ensemble de support supérieur de colonne de direction avec contacteur. |
|
2. DEPOSER L'ENSEMBLE D'ACTIONNEUR DE VERROUILLAGE DE DIRECTION (avec système de clé intelligente)
CONSEIL:
Procéder de la même façon que pour l'ensemble de support supérieur de colonne de direction avec contacteur.
3. DEPOSER LA BOBINE DE CLE A TRANSPONDEUR (sans système de clé intelligente)
(a) Libérer les 2 griffes et déposer la bobine de clé à transpondeur. |
|
4. DEPOSER L'ENSEMBLE DE CONTACTEUR DE DEMARREUR OU D'ALLUMAGE (sans système de clé intelligente)
(a) Déposer les 2 vis et l'ensemble de contacteur d'allumage ou de démarreur de l'ensemble de support supérieur de colonne de direction. |
|
5. DEPOSER LE SOLENOIDE DE BLOCAGE DE CLE (sans système de clé intelligente)
(a) pour boîte-pont automatique et CVT:
(1) Déposer la vis. |
|
(2) Libérer la griffe pour déposer le solénoïde de blocage de clé de l'ensemble de support de colonne de direction supérieure.
6. DEPOSER L'ENSEMBLE DE BARILLET DE VERROUILLAGE DE CONTACTEUR D'ALLUMAGE (sans système de clé intelligente)
(a) Mettre le contacteur d'allumage en position ACC.

![]() |
Enfoncer |
![]() |
Tirer |

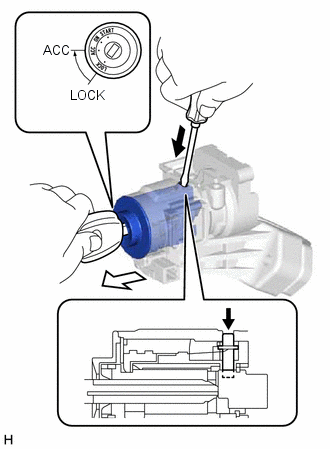

(b) Introduire la pointe d'un tournevis dans l'orifice de l'ensemble de support supérieur de colonne de direction, comme indiqué sur le schéma, et tirer sur l'ensemble de barillet de verrouillage de contacteur d'allumage.

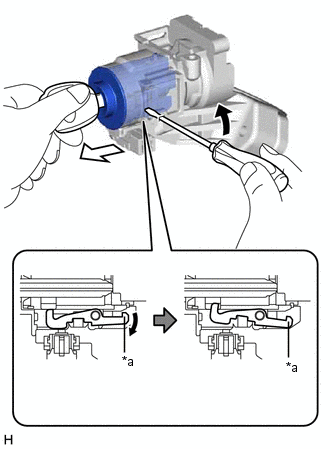

(c) Introduire la pointe d'un tournevis dans l'orifice de l'ensemble de support supérieur de colonne de direction et l'incliner vers le haut comme indiqué sur le schéma pour libérer la griffe de l'ensemble de barillet de verrouillage de contacteur d'allumage. Puis extraire l'ensemble de barillet de verrouillage de contacteur d'allumage.

*a | Griffe |
![]() |
Inclinaison |
![]() |
Extraire |
7. DEPOSER L'ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE (sans système de clé intelligente)
(a) Déposer l'ensemble de contacteur d'avertissement de déverrouillage en poussant sur la partie centrale et en dégageant les 2 griffes. CONSEIL: Faire glisser le contacteur d'avertissement de déverrouillage dans le sens de la flèche,comme indiqué sur le schéma,pour le déposer. |
|
8. DEPOSER L'ENSEMBLE DE MOTEUR DE DIRECTION ASSISTEE
REMARQUE:
- Ne pas laisser tomber l'ensemble de moteur de direction assistée, le frapper avec des outils ou le soumettre à des chocs.
- Si l'ensemble de moteur de direction assistée est soumis à un impact, le remplacer par un élément neuf.
- Ne pas tirer sur le faisceau de câbles de l'ensemble de moteur de direction assistée.
- Eviter que de l'humidité entre en contact avec l'ensemble de moteur de direction assistée.
- Ne pas desserrer les boulons non cités dans la procédure.
- Ne pas laisser de corps étrangers contaminer l'ensemble de moteur de direction assistée.
(a) Couper l'attache.
(b) Déposer le ruban adhésif.
(c) Déposer les 2 boulons et l'ensemble de moteur de direction assistée du sous-ensemble de colonne de direction assistée électrique. |
|
