DEMONTAGE
PROCEDURE

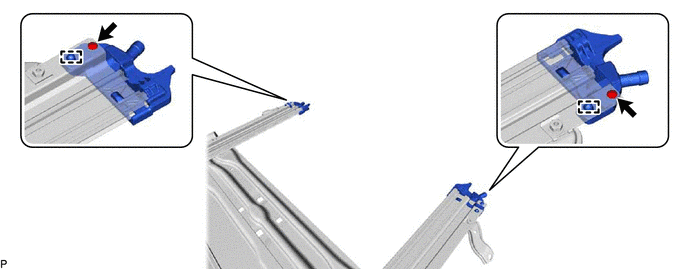

1. DEPOSER L'ENTRETOISE AVANT GAUCHE DE RAIL LATERAL DE TOIT
(a) Libérer les 2 griffes pour déposer l'entretoise avant gauche de rail latéral de toit. |
|
2. DEPOSER L'ENTRETOISE AVANT DROITE DE RAIL LATERAL DE TOIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
3. DEPOSER LE SOUS-ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT
(a) Libérer la griffe. |
|
(b) Libérer le guide et la goupille pour déposer le support d'éclairage de lecture.
(c) Déposer les 2 boulons et le sous-ensemble de système d'entraînement de toit ouvrant. |
|
4. DEPOSER LE SOUS-ENSEMBLE DE PARE-SOLEIL
(a) Déposer les 2 vis.

(b) Libérer le guide et déposer le sous-ensemble de pièce gauche de toit ouvrant.
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
(c) Faire glisser et déposer le sous-ensemble de store, comme indiqué sur le schéma. |
|
5. DEPOSER LE SOUS-ENSEMBLE DE CABLE D'ENTRAINEMENT DE TOIT OUVRANT
REMARQUE:
Ne pas démonter le sous-ensemble de câble d'entraînement de toit ouvrant sauf en cas de remplacement.

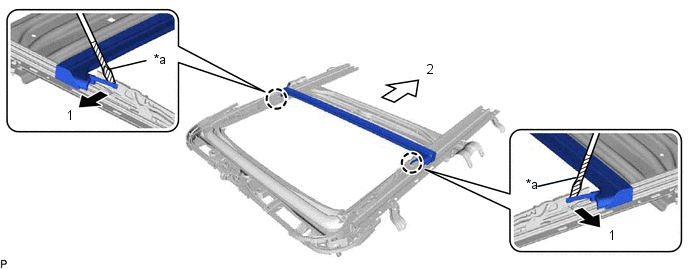

(a) A l'aide d'un tournevis, libérer les 2 griffes dans le sens indiqué par la flèche (1) sur le schéma.

*a | Ruban adhésif de protection |
- | - |
CONSEIL:
Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.
(b) Faire glisser la gouttière arrière de toit dans le sens indiqué par la flèche (2) sur le schéma pour la déposer.
(c) Rabattre le sous-ensemble de panneau déflecteur d'air de toit. |
|

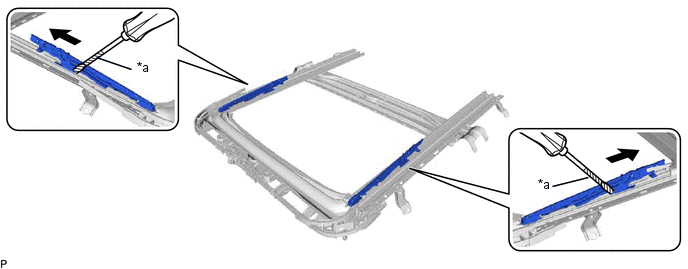

(d) A l'aide d'un tournevis, faire glisser le sous-ensemble de câble d'entraînement de toit ouvrant comme indiqué sur le schéma pour le déposer.

*a | Ruban adhésif de protection |
- | - |
CONSEIL:
Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.
