DEMONTAGE
PROCEDURE
1. DEPOSER LE SOUFFLET DE CYLINDRE

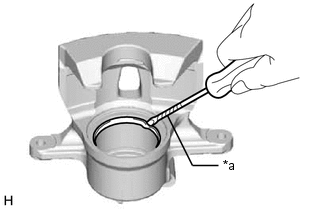

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, déposer l'anneau de montage et le soufflet de cylindre du cylindre de frein à disque avant. REMARQUE: Veiller à ne pas endommager le cylindre de frein à disque avant et le piston de frein à disque avant. |
|
2. DEPOSER LE PISTON DE FREIN A DISQUE AVANT

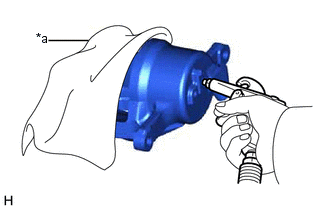

(a) Placer un morceau de tissu entre le piston de frein à disque avant et le cylindre de frein à disque avant. |
|
(b) Appliquer de l'air comprimé pour déposer le piston de frein à disque avant du cylindre de frein à disque avant.
ATTENTION:
Ne pas placer les doigts devant le piston de frein à disque avant lors de l'utilisation de l'air comprimé.
REMARQUE:
Eviter les éclaboussures de liquide de frein.
3. DEPOSER LE JOINT DE PISTON

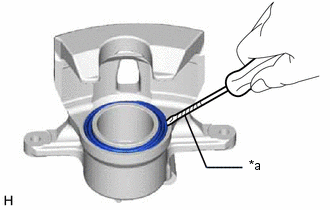

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, déposer le joint de piston du cylindre de frein à disque avant. REMARQUE: Veiller à ne pas endommager la surface de l'intérieur, ni la rainure du joint de piston du cylindre de frein à disque avant. |
|
4. DEPOSER LE CAPUCHON DU BOUCHON DE PURGE DU FREIN A DISQUE AVANT
5. DEPOSER LE BOUCHON DE PURGE DE FREIN A DISQUE AVANT
