DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE BLOC DE CLIMATISATION
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE CONDUITE D'AIR N° 1
Cliquer ici

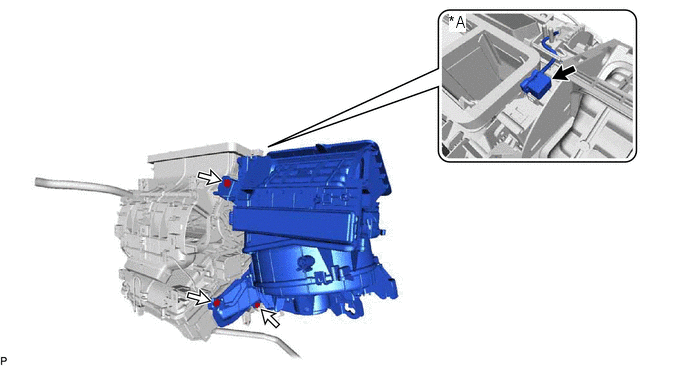

3. DEPOSER L'ENSEMBLE DE SOUFFLANTE
(a) pour régions froides:
(1) Déposer la vis. | |
(2) Libérer chaque attache et débrancher le faisceau de câbles.
(b) pour système de climatisation automatique:
(1) Débrancher le connecteur.
*A | pour système de climatisation automatique |
- | - |
(c) Déposer les 3 vis et l'ensemble de soufflante.
4. DEPOSER LE BOITIER DE FILTRE A AIR
(a) Libérer la griffe et le guide, puis déposer le boîtier de filtre à air. |
|
5. DEPOSER L'ELEMENT DE FILTRE A AIR
(a) Déposer l'élément de filtre à air comme indiqué sur le schéma. |
|
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *A pour régions froides - - *1 BOITIER DE FILTRE A AIR *2 ELEMENT DE FILTRE A AIR *3 ENSEMBLE DE SOUFFLANTE *4 SOUS ...
Demontage
DEMONTAGE PROCEDURE 1. DEPOSER LA RESISTANCE DE SOUFFLANTE (pour système de climatisation manuelle) (a) Déposer les 2 vis et la résistance de soufflante. 2. DEPOSER LE SOUS- ...
