DEPOSE
PROCEDURE
1. RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT
Cliquer ici
2. DEPOSER LA COURROIE STRIEE
Cliquer ici
3. DEBRANCHER LE SOUS-ENSEMBLE DE DURITE DE DECHARGE
| (a) Déposer le boulon puis débrancher le sous-ensemble de durite de décharge de l'ensemble de compresseur avec poulie. |
|
(b) Déposer le joint torique du sous-ensemble de durite de décharge.
REMARQUE:
A l'aide de ruban adhésif en vinyle, fermer soigneusement l'ouverture des pièces débranchées afin d'éviter toute pénétration d'humidité ou de corps étrangers dans le circuit.
4. DEBRANCHER LE SOUS-ENSEMBLE DE DURITE D'ASPIRATION
| (a) Déposer le boulon puis débrancher le sous-ensemble de durite d'aspiration de l'ensemble du compresseur avec poulie. |
|
(b) Déposer le joint torique du sous-ensemble de durite d'aspiration.
REMARQUE:
A l'aide de ruban adhésif en vinyle, fermer soigneusement l'ouverture des pièces débranchées afin d'éviter toute pénétration d'humidité ou de corps étrangers dans le circuit.

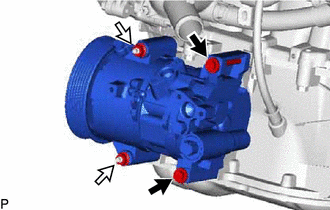

5. DEPOSER L'ENSEMBLE DE COMPRESSEUR AVEC POULIE
| (a) Débrancher le connecteur. |
|
(b) Libérer l'attache.
(c) Déposer les 2 boulons et les 2 écrous.
 |
Boulon |
 |
Ecrou |
| (d) A l'aide d'une clé à douille "TORX" E8, déposer les 2 goujons filetés. |
|
(e) Déposer l'ensemble de compresseur avec poulie.
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *1 ENSEMBLE DE COMPRESSEUR AVEC POULIE *2 SOUS-ENSEMBLE DE DURITE DE DECHARGE *3 SOUS-ENSEMBLE DE DURITE D'ASPIRATION *4 COURROIE STRI ...
Verification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE COMPRESSEUR AVEC POULIE (ELECTROVANNE DE COMPRESSEUR) (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau c ...
