DEPOSE
PROCEDURE

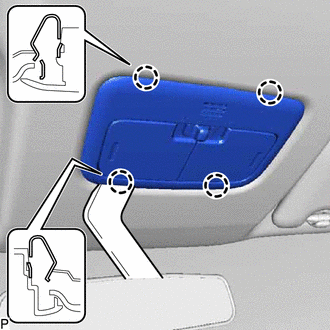

1. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE LECTURE (avec toit ouvrant)
| (a) A l'aide d'un extracteur de moulure, libérer les 4 agrafes. |
|
(b) Débrancher le connecteur pour déposer l'ensemble d'éclairage de lecture.
2. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE LECTURE (sans toit ouvrant)
(a) A l'aide d'un extracteur de moulure, libérer les 4 griffes.
(b) Débrancher le connecteur pour déposer l'ensemble d'éclairage de lecture.

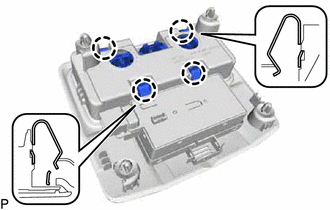

3. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE LECTURE N° 2 (avec toit ouvrant)
(a) Libérer les 4 griffes pour déposer l'ensemble d'éclairage de lecture n° 2 de l'ensemble d'éclairage de lecture.

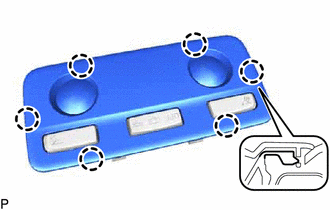

4. DEPOSER LA LENTILLE DE PLAFONNIER EXTERIEURE (avec toit ouvrant)
(a) Libérer les 6 griffes pour déposer la lentille de plafonnier extérieure de l'ensemble d'éclairage de lecture n° 2.
5. DEPOSER L'AMPOULE D'ECLAIRAGE DE LECTURE (avec toit ouvrant)
(a) Déposer les 2 ampoules d'éclairage de lecture de l'ensemble d'éclairage de lecture n° 2.
6. DEPOSER L'AMPOULE D'ECLAIRAGE DE LECTURE (sans toit ouvrant)
| (a) Tourner les 2 douilles d'éclairage de lecture avec les 2 ampoules d'éclairage de lecture comme indiqué sur le schéma afin de déposer l'ensemble. |
|
(b) Déposer les 2 ampoules d'éclairage de lecture des 2 douilles d'éclairage de lecture.
7. DEPOSER L'ENSEMBLE DE MICRO DE TELEPHONE (avec toit ouvrant)
Cliquer ici
8. DEPOSER L'ENSEMBLE DE MICRO DE TELEPHONE (sans toit ouvrant)
Cliquer ici
