DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR (sans rétroviseur EC)

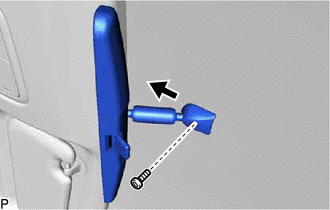

| (a) A l'aide d'une clé à douille "TORX" T20, déposer la vis et l'ensemble de rétroviseur intérieur, comme indiqué sur le schéma. |
|
2. DEPOSER LE CACHE DE RETROVISEUR INTERIEUR ARRIERE (avec rétroviseur EC)

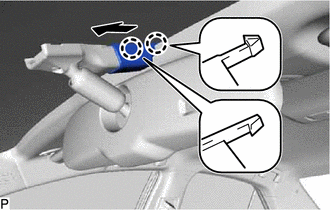

| (a) Libérer les 2 griffes et coulisser le cache de rétroviseur intérieur arrière comme indiqué sur le schéma. |
|

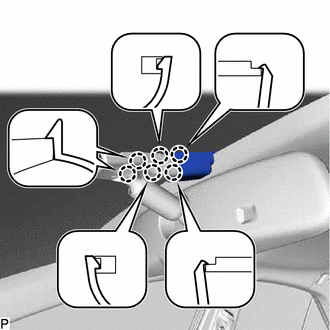

| (b) Libérer les 6 griffes et déposer le cache de rétroviseur intérieur arrière. |
|
3. DEPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR (avec rétroviseur EC)

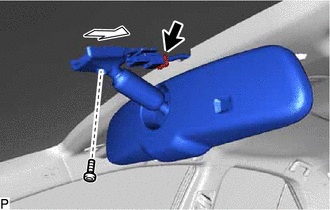

| (a) Débrancher le connecteur. |
|
(b) A l'aide d'une clé à douille "TORX" T20, déposer la vis et l'ensemble de rétroviseur intérieur.
