DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. DEPOSER L'ENSEMBLE DE SIEGE AVANT
Cliquer ici
2. DEBRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
Cliquer ici
3. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT
Cliquer ici
4. DEPOSER LA POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON
Cliquer ici
5. DEPOSER LA POIGNEE DE REGLAGE EN HAUTEUR DE SIEGE (pour côté conducteur)
Cliquer ici
6. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT
Cliquer ici
7. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

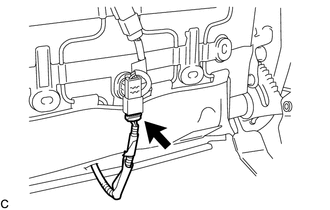

(a) Débrancher le connecteur. |
|
(b) pour côté conducteur:

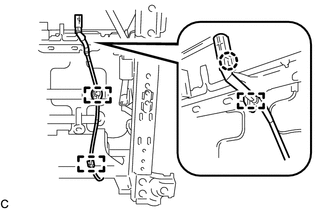

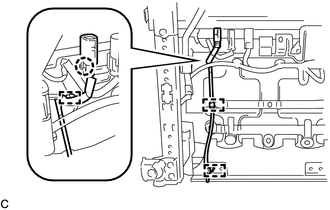

(1) Libérer les 3 attaches. |
|
(2) Libérer la griffe pour détacher le faisceau de câbles d'ensemble d'airbag de siège avant.
(c) pour côté passager avant:
(1) Libérer les 3 attaches. |
|
(2) Libérer la griffe pour détacher le faisceau de câbles d'ensemble d'airbag de siège avant.

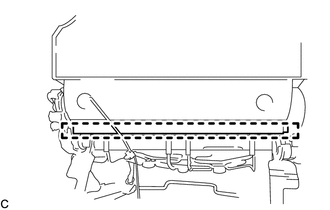

(d) Libérer le crochet. |
|

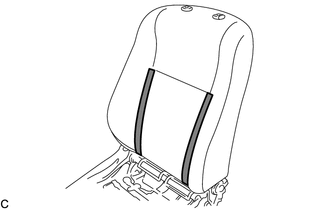

(e) Libérer les 2 dispositifs de fixation.

![]() |
Dispositif de fixation |

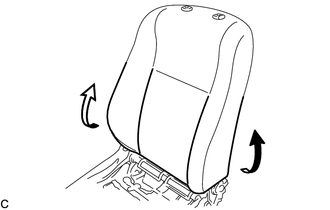

(f) Retourner la housse de dossier de siège avant de type séparé. |
|

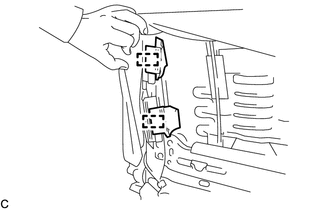

(g) Libérer les 2 crochets. |
|

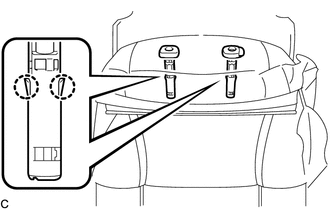

(h) Libérer chaque griffe et déposer les 2 supports d'appuie-tête de siège avant. |
|
(i) Déposer la housse de dossier de siège avant de type séparé avec rembourrage.
8. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
Cliquer ici
9. DEPOSER L'ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT

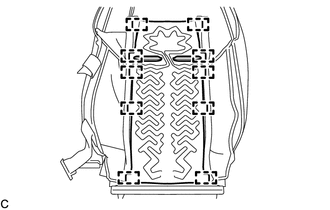

(a) Déposer les 10 attaches d'étiquette et l'ensemble de chauffage de dossier de siège avant de la housse de dossier de siège avant de type séparé. |
|
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *A pour côté conducteur - - *1 PROTECTION D'ASSISE DE SIEGE AVANT *2 PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT *3 POIG ...
Verification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT GAUCHE (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. ...
