DEPOSE

PROCEDURE

1. DEPOSER L'ENSEMBLE DE VOLANT

Cliquer ici

2. ALIGNER LES ROUES AVANT DANS L'AXE DU VEHICULE

3. VERIFIER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR

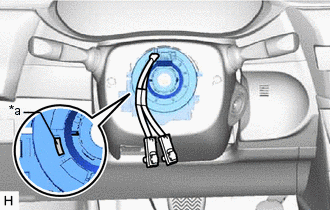

(a) Vérifier la pièce de couleur (jaune) indiquée sur le schéma. Si la pièce de couleur (jaune) indiquée sur le schéma ne peut pas être confirmée, il se peut que le sous-ensemble de câble en spirale avec capteur soit rompu. Remplacer le sous-ensemble de câble en spirale avec capteur par un élément neuf.

*a Pièce colorée (jaune)

4. DEPOSER LE CACHE INFERIEUR DE COLONNE DE DIRECTION

Cliquer ici

5. DEPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION

Cliquer ici

6. DEPOSER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR

REMARQUE:

• Ne pas remplacer le sous-ensemble de câble en spirale avec capteur lorsque la batterie est branchée et que le contacteur d'allumage est en position ON.
• Ne pas permuter le sous-ensemble de câble en spirale avec capteur sans verrouiller l'ensemble de volant avec la batterie branchée et le contacteur d'allumage en position ON.
• Veiller à ce que l'ensemble de volant de direction soit reposé et dans l'axe du véhicule lors de la vérification du capteur d'angle de braquage.

(a) S'assurer que le contacteur d'allumage est en position OFF.

(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(c) S'assurer que les roues avant sont dans l'axe du véhicule.

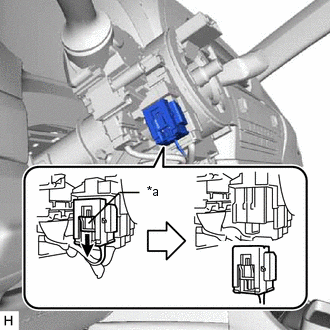

(d) Faire glisser le coulisseau pour relâcher le verrouillage puis débrancher le connecteur d'airbag jaune du sous-ensemble de câble en spirale avec capteur. REMARQUE: Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

*a Coulisseau

(e) Débrancher les autres connecteurs du sous-ensemble de câble en spirale avec capteur.

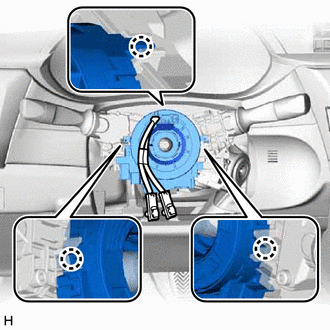

(f) Libérer les 3 griffes pour déposer le sous-ensemble de câble en spirale avec capteur.
