DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure décrite ci-dessous se rapporte au côté gauche.
PROCEDURE
1. MESURES DE PRECAUTION
ATTENTION:
Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.
Cliquer ici
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
3. DEPOSER L'ENSEMBLE DE PARE-CHOCS AVANT
Cliquer ici
4. DEPOSER L'ENSEMBLE DE PHARE
Cliquer ici
5. DEPOSER LE CAPTEUR D'AIRBAG AVANT
(a) S'assurer que le contacteur d'allumage est en position OFF.
(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(c) Débrancher le connecteur du capteur d'airbag avant.
REMARQUE:
Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

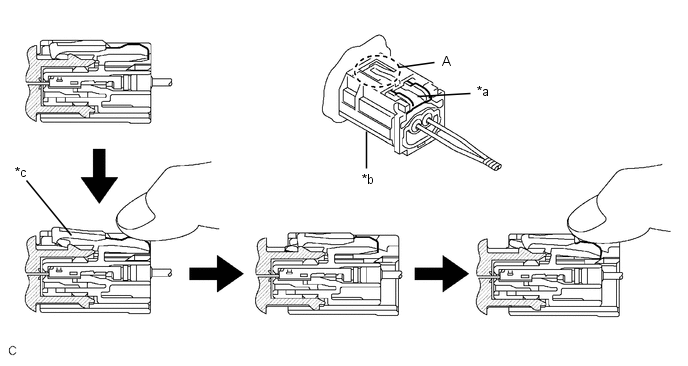

(1) Pousser sur le verrouillage du boîtier blanc et faire coulisser le CPA jaune. (A ce stade, le connecteur ne peut être débranché.)

*a | Verrouillage du boîtier blanc |
*b | CPA jaune |
*c | Le connecteur est déverrouillé |
- | - |
(2) Pousser à nouveau sur le verrouillage du boîtier (blanc) et débrancher le connecteur.
REMARQUE:
Ne pas appuyer sur la partie (A) indiquée sur le schéma lors du débranchement du connecteur.

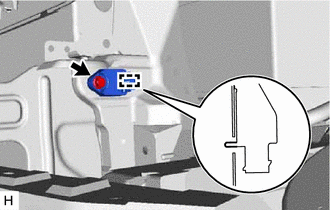

(d) Déposer le boulon et le capteur d'airbag avant de la caisse du véhicule. REMARQUE: Desserrer le boulon tout en maintenant le capteur d'airbag avant car la goupille (butée) du capteur d'airbag avant est fragile. |
|
(e) Après avoir débranché le connecteur, s'assurer que la position du verrouillage de boîtier (blanc) est correcte, comme indiquée sur le schéma.

*a | Incorrect(e) | *b |
Correct(e) |
