DEPOSE
PROCEDURE
1. MESURES DE PRECAUTION
ATTENTION:
Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.
Cliquer ici
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 1
Cliquer ici
4. DEPOSER LE SOUS-ENSEMBLE CENTRAL DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS
Cliquer ici
5. DEPOSER LE SOUS-ENSEMBLE DE REGISTRE DE TABLEAU DE BORD N° 2
Cliquer ici
6. DEPOSER LE CACHE D'OUVERTURE DE BOITE A FUSIBLES
Cliquer ici
7. DEPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2
Cliquer ici
8. DEPOSER L'ENSEMBLE DE REGISTRE N° 1 DE TABLEAU DE BORD
Cliquer ici
9. DEPOSER L'ENSEMBLE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS
Cliquer ici
10. DEPOSER LA BASE D'ORIFICE DE CONTACTEUR N° 1
Cliquer ici
11. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
12. DEPOSER L'ENSEMBLE D'AIRBAG DE TABLEAU DE BORD INFERIEUR N° 1
ATTENTION:
Lors du stockage de l'ensemble d'airbag de tableau de bord inférieur n° 1, veiller à ce que le côté de déploiement de l'airbag soit orienté vers le haut.
(a) S'assurer que le contacteur d'allumage est en position OFF.
(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

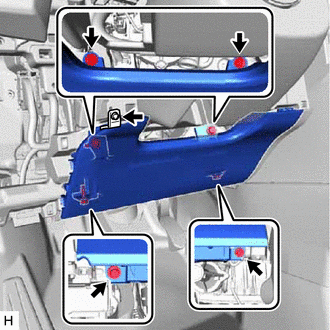

(c) Déposer les 4 boulons et la vis. | |

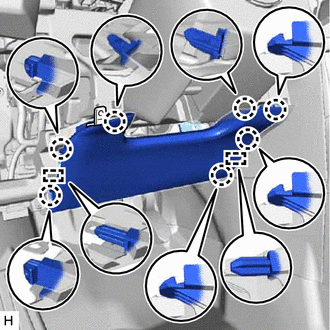

(d) Libérer les 7 griffes et les 2 guides pour détacher l'ensemble d'airbag de tableau de bord inférieur n° 1. REMARQUE: Lors de la dépose de l'ensemble d'airbag de tableau de bord inférieur n° 1, ne pas tirer sur le faisceau de câbles de l'airbag. |
|

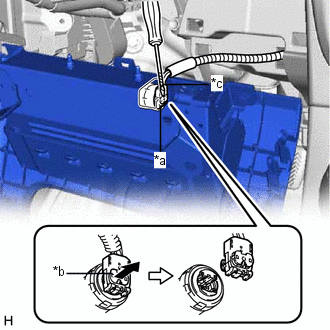

(e) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, déverrouiller le verrouillage de connecteur d'airbag. |
|
(f) Débrancher le connecteur d'airbag pour déposer l'ensemble d'airbag de tableau de bord inférieur n° 1.
REMARQUE:
Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.
