DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE CORPS DE PAPILLON
Cliquer ici
2. DEPOSER LE CAPTEUR DE DEPRESSION (CAPTEUR DE PRESSION ABSOLUE AU COLLECTEUR)
Cliquer ici
3. DEPOSER LE SUPPORT DE CAPTEUR DE DEPRESSION
(a) Libérer l'attache du faisceau de câbles du collecteur d'admission. |
|
(b) Libérer les 2 attaches de faisceau de câbles du support de capteur de dépression.
(c) Débrancher l'ensemble de durite d'air n° 1 du collecteur d'admission. |
|
(d) Déposer le joint de cache de moteur et le support de capteur de dépression du collecteur d'admission.
4. DEBRANCHER LA DURITE D'ALIMENTATION EN VAPEURS DE CARBURANT N° 1
(a) Débrancher la durite d'alimentation en vapeurs de carburant n° 1 du collecteur d'admission. |
|
5. DEBRANCHER LA DURITE DE VENTILATION N° 1
(a) Faire coulisser l'agrafe et débrancher la durite de ventilation n° 1 du collecteur d'admission. |
|
6. DEPOSER LE COLLECTEUR D'ADMISSION
(a) Libérer les 4 attaches de faisceau de câbles. | |
(b) Déposer le boulon et le support d'attache de faisceau de câbles.

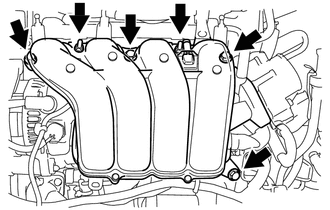

(c) Déposer les 4 boulons, les 2 écrous, le collecteur d'admission et le renfort de collecteur d'admission.
CONSEIL:
Si le boulon de réglage du collecteur d'admission ne peut être déposé, car l'extrémité du boulon de réglage du support de générateur n° 2 se trouve dans le chemin, déposer la courroie crantée trapézoïdale en premier lieu.

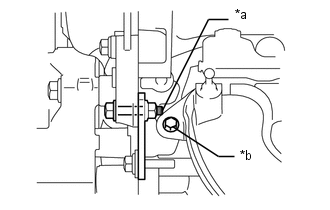

*a | Extrémité du boulon de réglage du support de générateur n° 2 |
*b | Boulon de réglage du collecteur d'admission |
Cliquer ici
(d) Déposer le joint de cache de moteur du collecteur d'admission. |
|
7. DEPOSER LE JOINT N° 1 ENTRE LE COLLECTEUR D'ADMISSION ET LA CULASSE
(a) Déposer le joint entre le collecteur d'admission et la culasse n° 1 du collecteur d'admission. |
|
8. DEPOSER LE GOUJON FILETE (avec goujon fileté)
CONSEIL:
Si un goujon fileté est déformé ou si ses filets sont abîmés, le remplacer.
(a) A l'aide d'une clé à douille "TORX" E6, déposer les 2 goujons filetés du collecteur d'admission. |
|
