DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
PROCEDURE
1. DEPOSER LE CACHE DE POIGNEE DE MAINTIEN DE PORTE
Cliquer ici
2. DEPOSER L'ENSEMBLE D'ACCOUDOIR AVANT
Cliquer ici
3. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (pour côté conducteur)
Cliquer ici
4. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (pour côté passager avant)
Cliquer ici
5. DEPOSER LE GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT
Cliquer ici
6. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT
Cliquer ici
7. DEPOSER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 1

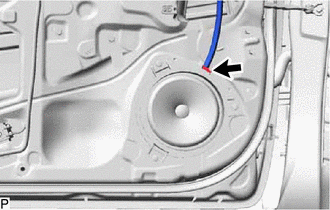

| (a) Débrancher le connecteur. |
|

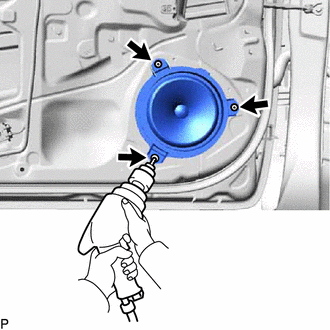

| (b) A l'aide d'un foret d'un diamètre inférieur à 5 mm (0,197 po), percer les 3 têtes de rivet et déposer l'ensemble de haut-parleur avant n° 1. REMARQUE:
|
|
(c) Continuer à percer et pousser les fragments de rivet restants.
(d) A l'aide d'un aspirateur, éliminer les fragments de rivet et les copeaux de l'intérieur de la porte.
8. DEPOSER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 2 (avec haut-parleur avant n° 2)

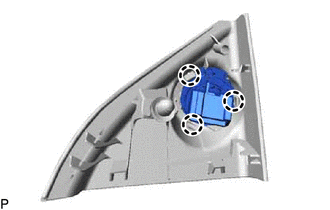

| (a) Libérer les 3 griffes et déposer l'ensemble de haut-parleur avant n° 2. |
|
