DEPOSE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CHAINE
Cliquer ici
2. DEPOSER LA ROUE DENTEE DE DISTRIBUTION DE VILEBREQUIN
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE DE CHAINE N° 2
Cliquer ici
4. DEPOSER LE SOUS-ENSEMBLE DE CARTER D'HUILE N° 2
Cliquer ici
5. DEPOSER L'ENSEMBLE DE POMPE A HUILE

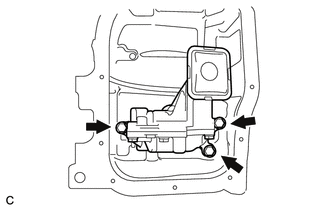

(a) Déposer les 3 boulons et l'ensemble de pompe à huile. |
|
