DEPOSE
PROCEDURE
1. VIDANGER LE LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Cliquer ici
2. DEPOSER LE CACHE-SOUPAPES N° 2
Cliquer ici
3. DEPOSER LE COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR

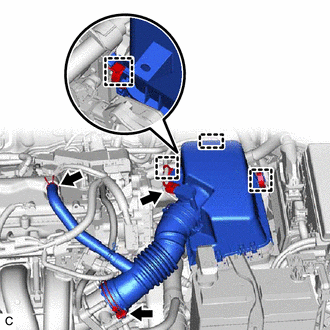

| (a) Débrancher le connecteur du sous-ensemble de débitmètre d'air massique et libérer les 2 attaches de faisceau de câbles. |
|
(b) Libérer les 2 attaches.
(c) Faire glisser l'agrafe et débrancher la durite de ventilation n° 2 du sous-ensemble de cache-soupapes.
(d) Desserrer l'attache de durite et déposer le bouchon d'épurateur d'air avec la durite d'épurateur d'air.
4. DEPOSER L'ENSEMBLE DE CORPS DE PAPILLON
| (a) Débrancher le connecteur de l'ensemble de corps de papillon. |
|

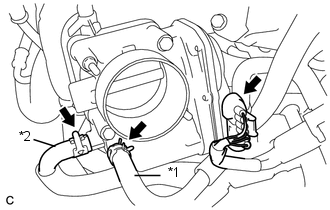

(b) Faire coulisser les 2 agrafes et débrancher la durite de dérivation d'eau n° 1 et la durite de dérivation d'eau n° 2 de l'ensemble de corps de papillon.
| (c) Avec goujon fileté: (1) Déposer les 2 boulons, les 2 écrous et l'ensemble de corps de papillon du collecteur d'admission. REMARQUE: Si l'ensemble de corps de papillon a subi un choc ou une chute, le remplacer. |
|

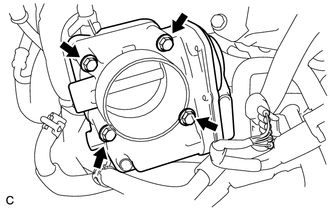

| (d) Sans goujon fileté: (1) Déposer les 4 boulons et l'ensemble de corps de papillon du collecteur d'admission. REMARQUE: Si l'ensemble de corps de papillon a subi un choc ou une chute, le remplacer. |
|
5. DEPOSER LE JOINT D'ETANCHEITE DU CORPS DE PAPILLON

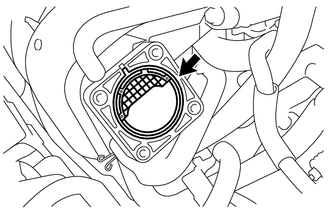

| (a) Déposer le joint d'étanchéité de corps de papillon du collecteur d'admission. |
|
