DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté droit que pour le côté gauche.
- La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE
1. DEPOSER L'ENSEMBLE DE PARE-CHOCS AVANT
Cliquer ici
2. DEPOSER L'ENSEMBLE DE PHARE

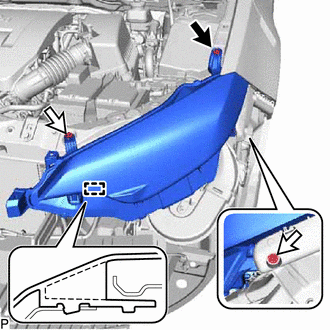

(a) Déposer la vis et les 2 boulons.
 |
Vis |
 |
Boulon |
(b) Libérer l'attache pour détacher l'ensemble de phare.
| (c) Libérer l'attache. |
|
(d) Débrancher chaque connecteur pour déposer l'ensemble de phare.
