DEPOSE
PROCEDURE
1. DEPOSER LE CAPUCHON DE BRAS D'ESSUIE-GLACE AVANT
(a) A l'aide d'un tournevis, libérer les 3 griffes et déposer le capuchon de bras d'essuie-glace avant. CONSEIL:
|
|
2. DEPOSER L'ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT GAUCHE
(a) Déposer l'écrou et l'ensemble de bras et de balai d'essuie-glace avant gauche. |
|
3. DEPOSER L'ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT DROIT
(a) Déposer l'écrou et l'ensemble de bras et de balai d'essuie-glace avant droit. |
|
4. DEPOSER LE SOUS-ENSEMBLE DE VENTILATEUR LATERAL D'AUVENT GAUCHE
(a) Libérer la griffe et les 3 guides pour déposer le sous-ensemble de ventilateur côté auvent gauche. |
|
5. DEPOSER LE SOUS-ENSEMBLE DE VENTILATEUR LATERAL D'AUVENT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
6. DEPOSER LE SOUS-ENSEMBLE DE GRILLE DE VENTILATION DE DESSUS D'AUVENT
(a) Déposer les 2 agrafes.

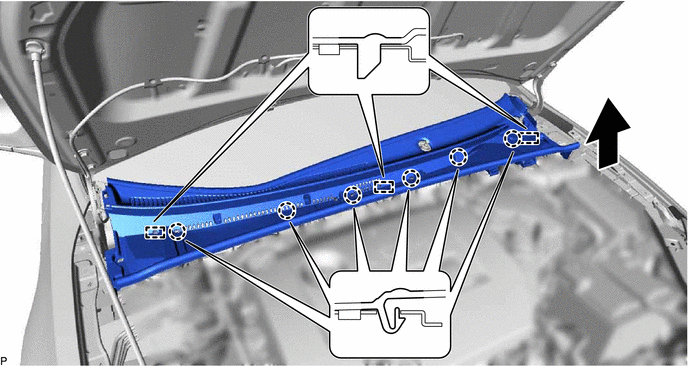

(b) Libérer les 6 griffes et les 3 guides comme indiqué sur le schéma.

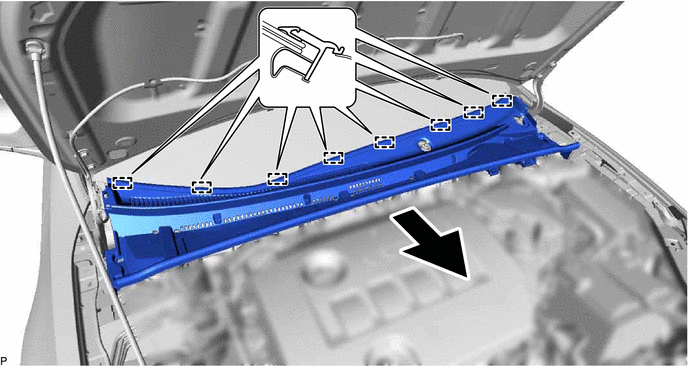

(c) Libérer les 8 guides et déposer le sous-ensemble de grille de ventilation de dessus d'auvent comme indiqué sur le schéma.
7. DEPOSER L'ENSEMBLE DE MOTEUR ET DE TRINGLERIE D'ESSUIE-GLACE AVANT
(a) Débrancher le connecteur. | |
(b) Libérer les 2 attaches.
(c) Déposer les 2 boulons. | |
(d) Déposer l'œillet de moteur comme indiqué sur le schéma et déposer l'ensemble de moteur et de tringlerie d'essuie-glace avant. REMARQUE: Veiller à ne pas endommager le pare-brise lors de la dépose de l'ensemble de moteur et de tringlerie d'essuie-glace avant. |
|
8. DEPOSER L'ENSEMBLE DE MOTEUR D'ESSUIE-GLACE
(a) A l'aide d'un tournevis, séparer la tige de tringlerie d'essuie-glace avant n° 1 du pivot de l'ensemble de moteur d'essuie-glace avant comme indiqué sur le schéma. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
(b) Déposer les 3 boulons et l'ensemble de moteur d'essuie-glace avant de l'ensemble de tringlerie d'essuie-glace avant. CONSEIL: Si l'ensemble de moteur d'essuie-glace avant ne peut être déposé de l'ensemble de tringlerie d'essuie-glace avant, tourner la bielle de sorte qu'elle puisse être déposée. | |
