DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté droit que pour le côté gauche.
- La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
3. DEPOSER L'ENSEMBLE DE RETROVISEUR EXTERIEUR AVEC CACHE
Cliquer ici
4. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT
Cliquer ici
5. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE AVANT
Cliquer ici
6. DEPOSER L'ENSEMBLE DE MOULURE DE CEINTURE DE PORTE AVANT
(a) Type résine:
(1) Placer du ruban adhésif de protection autour de l'ensemble de moulure de ceinture de porte avant.
|
*a | Ruban adhésif de protection |
 |
Ruban adhésif de protection |

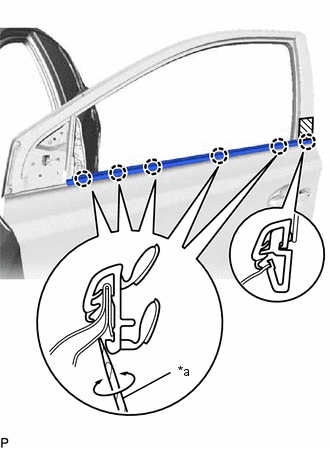

(2) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 6 griffes comme indiqué sur le schéma et déposer l'ensemble de moulure de ceinture de porte avant.
(b) Type de placage:
(1) Placer du ruban adhésif de protection autour de l'ensemble de moulure de ceinture de porte avant.
|
*a | Ruban adhésif de protection |
|
|
Ruban adhésif de protection |

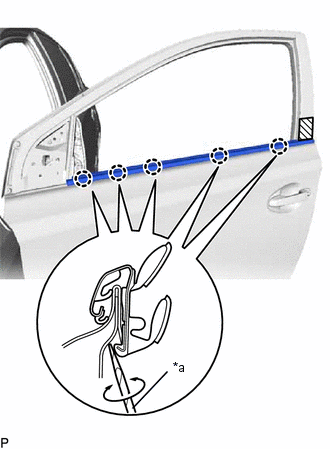

(2) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 5 griffes comme indiqué sur le schéma et déposer l'ensemble de moulure de ceinture de porte avant.
