DEPOSE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CALANDRE
Cliquer ici
2. DEPOSER L'ENSEMBLE DE PARE-CHOCS AVANT

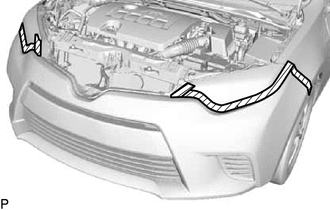

(a) Mettre du ruban adhésif de protection autour de l'ensemble de pare-chocs avant.
Ruban adhésif de protection |
(b) A l'aide d'un tournevis, faire tourner l'axe de 90 degrés et déposer l'agrafe de maintien d'axe. CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. |
|
(c) Déposer l'agrafe.
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
(d) Déposer les 6 vis. | |
(e) Libérer les 4 griffes comme indiqué sur le schéma. CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. |
|
(f) Tirer vers l'arrière le côté de l'ensemble de pare-chocs avant et débrancher le connecteur. REMARQUE: Ne pas exercer une force excessive en tirant vers l'arrière le côté de l'ensemble de pare-chocs avant. CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. |
|
(g) A l'aide d'un extracteur d'agrafes, déposer les 3 agrafes. |
|
(h) Déposer l'ensemble de pare-chocs avant.
