DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Pour déposer les plaquettes de désignation ou l'emblème, chauffer la carrosserie du véhicule et les plaquettes de désignation de modèle ou l'emblème à l'aide d'une lampe chauffante.
Température de chauffage
Elément | Température |
---|---|
Carrosserie du véhicule |
40 à 60°C (104 à 140°F) |
Plaquette de désignation de modèle ou emblème |
20 à 30°C (68 à 86°F) |
REMARQUE:
Ne pas chauffer excessivement la carrosserie du véhicule, les plaquettes de désignation de modèle ni l'emblème.
PROCEDURE

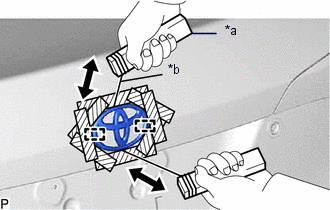

1. DEPOSER L'EMBLEME
(a) Mettre du ruban adhésif de protection autour de l'emblème.

*a | Bloc de bois |
*b | Corde de piano |
![]() |
Ruban adhésif de protection |
(b) Introduire une corde à piano entre la carrosserie du véhicule et l'emblème.
(c) Attacher des objets pouvant servir de poignée (des blocs de bois, par exemple) aux deux extrémités de la corde.
(d) Tirer la corde de piano et détacher le ruban adhésif double face qui maintient l'emblème de symbole sur la caisse du véhicule.
REMARQUE:
- En cas de réutilisation de l'emblème de symbole, veiller à ne pas l'endommager.
- Veiller à ne pas endommager la carrosserie du véhicule.
(e) Libérer les 2 goupilles et déposer l'emblème de symbole.

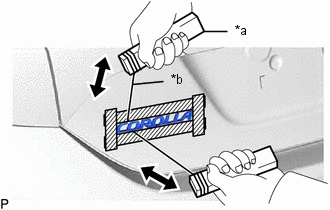

2. DEPOSER LA PLAQUETTE DE DESIGNATION DE MODELE DE PORTE DE COMPARTIMENT A BAGAGES N° 2
(a) Mettre du ruban adhésif de protection autour de la plaquette de désignation de modèle de porte de compartiment à bagages n° 2.

*a | Bloc de bois |
*b | Corde de piano |
![]() |
Ruban adhésif de protection |
(b) Introduire une corde à piano entre la carrosserie du véhicule et la plaquette de désignation de modèle de porte de compartiment à bagages n° 2.
(c) Attacher des objets pouvant servir de poignée (des blocs de bois, par exemple) aux deux extrémités de la corde.
(d) Tirer la corde de piano pour détacher le ruban adhésif double face qui maintient la plaquette de désignation de modèle de porte de compartiment à bagages n° 2 sur la carrosserie du véhicule.
REMARQUE:
- En cas de réutilisation de la plaquette de désignation de modèle de porte de compartiment à bagages n° 2, veiller à ne pas l'endommager.
- Veiller à ne pas endommager la carrosserie du véhicule.
(e) Déposer la plaquette de désignation de modèle de porte de compartiment à bagages n° 2.

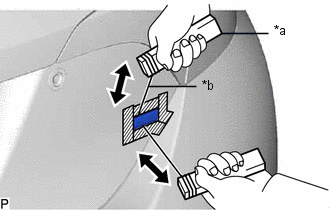

3. DEPOSER LA PLAQUETTE DE DESIGNATION DE MODELE DE PORTE DE COMPARTIMENT A BAGAGES N° 4
(a) Mettre du ruban adhésif de protection autour de la plaquette de désignation de modèle de porte de compartiment à bagages n° 4.

*a | Bloc de bois |
*b | Corde de piano |
![]() |
Ruban adhésif de protection |
(b) Introduire une corde à piano entre la carrosserie du véhicule et la plaquette de désignation de modèle de porte de compartiment à bagages n° 4.
(c) Attacher des objets pouvant servir de poignée (des blocs de bois, par exemple) aux deux extrémités de la corde.
(d) Tirer la corde de piano pour détacher le ruban adhésif double face qui maintient la plaque de porte de compartiment à bagages n° 4 sur la carrosserie du véhicule.
REMARQUE:
- En cas de réutilisation de la plaque de porte de compartiment à bagages n° 4, veiller à ne pas l'endommager.
- Veiller à ne pas endommager la carrosserie du véhicule.
(e) Déposer la plaquette de désignation de modèle de porte de compartiment à bagages n° 4.
