DEPOSE
PROCEDURE
1. DEPOSER LA ROUE AVANT GAUCHE
2. DEPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT GAUCHE
CONSEIL:
Procéder de la même manière que pour le côté droit.
Cliquer ici
3. DEPOSER LA DOUBLURE D'AILE AVANT GAUCHE
CONSEIL:
Procéder de la même manière que pour le côté droit.
Cliquer ici
4. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE
Cliquer ici
5. DEPOSER LE PANNEAU LATERAL D'HABILLAGE D'AUVENT GAUCHE
Cliquer ici
6. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
7. DEBRANCHER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT
Cliquer ici
8. DEPOSER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT
(a) Débrancher l'ensemble de câble de commande de verrouillage de capot et déposer le sous-ensemble de levier de commande de verrouillage de capot. |
|
9. DEPOSER L'ENSEMBLE DE SERRURE DE CAPOT
(a) avec contacteur d'éclairage de seuil de compartiment moteur:
(1) Débrancher le connecteur. |
|
(2) Libérer l'attache.
(b) Déposer les 3 boulons. |
|
(c) Débrancher l'ensemble de câble de commande de verrouillage de capot, puis l'ensemble de serrure de capot. |
|
10. DEPOSER L'ENSEMBLE DE CABLE DE COMMANDE DE VERROUILLAGE DE CAPOT

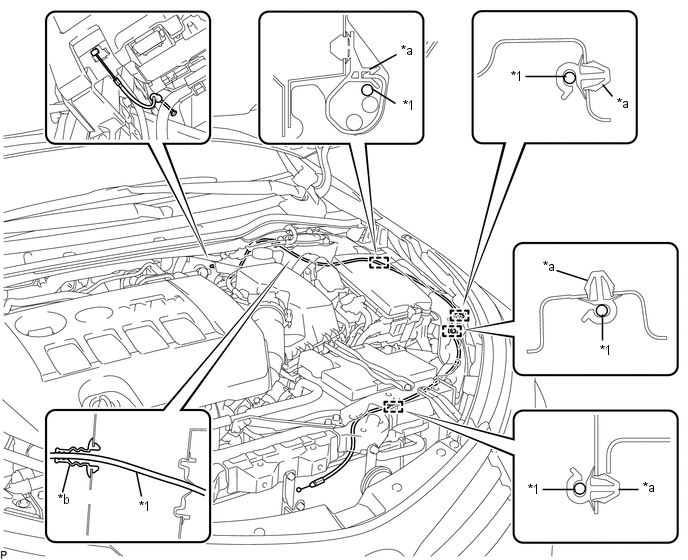

(a) A l'aide d'un tournevis, libérer les 4 agrafes et l'oeillet de câble de capot comme indiqué sur le schéma.

*1 | Ensemble de câble de commande de verrouillage de capot |
- | - |
*a | Attache |
*b | Œillet de câble de capot |
CONSEIL:
Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.
(b) Extraire l'ensemble de câble de commande de serrure de capot du compartiment moteur et le déposer.
