DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE CIEL DE TOIT
Cliquer ici
2. DEPOSER LE GARNISSAGE LATERAL DE TOIT OUVRANT
| (a) Libérer les 2 griffes pour déposer le garnissage latéral de toit ouvrant. CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. |
|

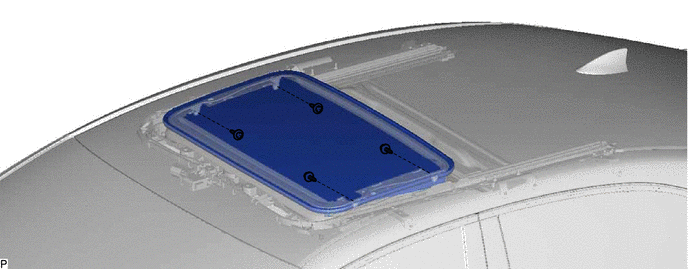

3. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE TOIT N° 2
(a) A l'aide d'une clé à douille "TORX" T25, déposer les 4 vis et le sous-ensemble de vitre de toit n° 2.
REMARQUE:
Pour éviter que le sous-ensemble de vitre de toit n° 2 et le sous-ensemble de mécanisme d'entraînement de toit ouvrant ne se déplacent, fermer complètement le sous-ensemble de vitre de toit n° 2 (sous-ensemble de câble d'entraînement de toit ouvrant) et déposer le sous-ensemble de vitre de toit n° 2.
4. DEPOSER LE BOURRELET DE TOIT OUVRANT
(a) Déposer le bourrelet de toit ouvrant du sous-ensemble de panneau de toit ouvrant.
5. DEPOSER L'ENSEMBLE D'AIRBAG RIDEAU GAUCHE
Cliquer ici
6. DEPOSER L'ENSEMBLE D'AIRBAG RIDEAU DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
7. DEPOSER L'ENTRETOISE ARRIERE GAUCHE DE LONGERON DE TOIT N° 2
| (a) Libérer les 2 griffes pour déposer l'entretoise de longeron arrière gauche n° 2. |
|
8. DEPOSER L'ENTRETOISE ARRIERE DROITE DE LONGERON DE TOIT N° 2
CONSEIL:
Procéder de la même manière que pour le côté gauche.

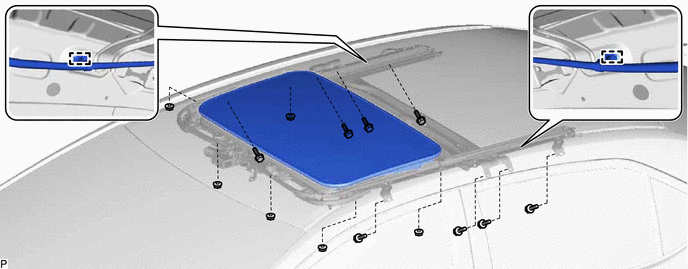

9. DEPOSER L'ENSEMBLE D'ENCADREMENT DE TOIT OUVRANT
| (a) Pour type attache: (1) Libérer la griffe et débrancher la durite de vidange de toit ouvrant. CONSEIL: Procéder de la même manière pour les 3 autres durites de vidange du toit ouvrant. |
|
| (b) pour type agrafe: (1) Ecarter l'agrafe et débrancher la durite de vidange de toit ouvrant. CONSEIL: Procéder de la même manière pour les 3 autres durites de vidange du toit ouvrant. |
|
(c) Libérer les 2 attaches.
(d) Déposer les 8 boulons, les 6 écrous et l'ensemble d'encadrement de toit ouvrant.
