DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE D'ACCOUDOIR AVANT GAUCHE
Cliquer ici
2. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT
Cliquer ici
3. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE

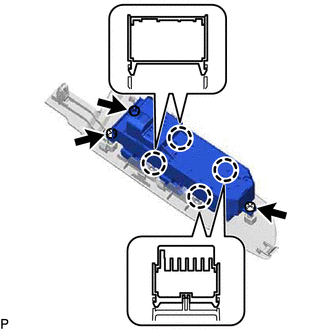

| (a) Déposer les 3 vis. |
|
(b) Libérer les 4 griffes et déposer l'ensemble de contacteur principal de lève-vitre électrique.
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *1 ENSEMBLE D'ACCOUDOIR AVANT GAUCHE *2 ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE *3 ENSEMBLE DE CONTACTEUR PRINCIPAL DE ...
Verification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE (a) Vérifier le fonctionnement du contacteur. (1) Mettre le contacteur de verrouillage de vitre ...
