DEPOSE
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
3. VIDANGER LE LIQUIDE DE FREIN
REMARQUE:
Si du liquide de frein fuit sur une surface peinte, la nettoyer immédiatement.
4. DEPOSER LA ROUE AVANT DROITE
5. DETACHER LA DOUBLURE D'AILE AVANT DROITE

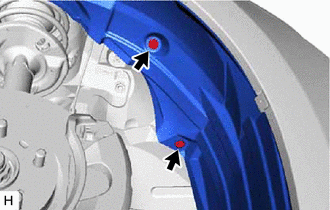

(a) Déposer les 2 agrafes et détacher la doublure d'aile avant droite.
6. DETACHER LE SOUS-ENSEMBLE DE TUYAU D'ASPIRATION B
(a) Libérer l'attache pour détacher le sous-ensemble de tuyau d'aspiration B. REMARQUE:
| |
7. DETACHER L'ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRES
(a) Déposer le boulon et détacher le support. | |
(b) Libérer l'attache pour détacher l'ensemble de tuyau de climatisation et d'accessoires. REMARQUE:
| |
8. DEPOSER L'ACTIONNEUR DE FREIN AVEC SUPPORT

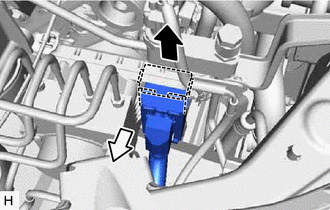

(a) Libérer le levier de verrouillage et débrancher le connecteur de l'ensemble d'actionneur de frein.
Relâcher | |
Débrancher |
REMARQUE:
Faire attention à empêcher le liquide de frein de pénétrer dans le connecteur.
(b) A l'aide d'une clé à écrou de raccord, débrancher les 6 canalisations de frein de l'ensemble d'actionneur de frein. |
|
(c) Utiliser des étiquettes ou prendre des notes pour se rappeler l'emplacement correct lors du rebranchement des canalisations de frein.
(d) Déposer les 2 boulons et détacher l'attache de tuyau de frein n° 1 et l'attache de tuyau de frein n° 3. |
|
(e) Déposer les 2 boulons, l'écrou et l'actionneur de frein avec support. REMARQUE: Ne pas endommager les canalisations de frein ou les canalisations de réfrigérant. |
|
9. DEPOSER L'ENSEMBLE D'ACTIONNEUR DE FREIN
(a) Déposer les 3 boulons et l'ensemble d'actionneur de frein de l'ensemble de support d'actionneur de frein. |
|
