DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté gauche et pour le côté droit.
- La procédure suivante se rapporte au côté gauche.
- Si le rotor de capteur de vitesse arrière doit être remplacé, remplacer l'ensemble de moyeu d'essieu et de roulement arrière.
- Le capteur de vitesse arrière est une pièce constitutive de l'ensemble de moyeu d'essieu et de roulement arrière. En cas de dysfonctionnement du capteur de vitesse arrière, remplacer l'ensemble de moyeu d'essieu et de roulement arrière.
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
3. DEPOSER LA ROUE ARRIERE
4. DEBRANCHER LE CABLE DU CAPTEUR DE CONTROLE DE DERAPAGE (pour freins à tambour arrière)

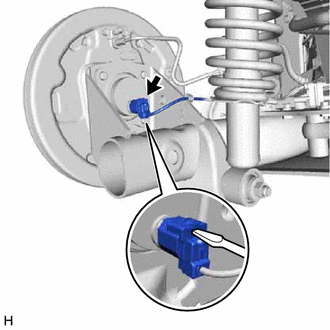

(a) A l'aide d'un tournevis, débrancher le connecteur du capteur de vitesse arrière. REMARQUE: Veiller à ne pas endommager le capteur de vitesse arrière. |
|
5. DEBRANCHER LE CABLE DU CAPTEUR DE CONTROLE DE DERAPAGE (pour freins à disque arrière)

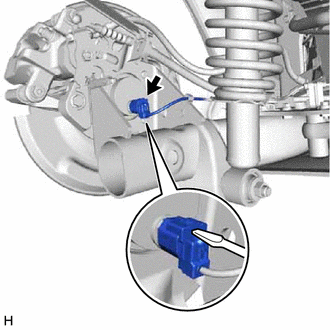

(a) A l'aide d'un tournevis, débrancher le connecteur du capteur de vitesse arrière. REMARQUE: Veiller à ne pas endommager le capteur de vitesse arrière. |
|
6. DEPOSER LE SOUS-ENSEMBLE DE TAMBOUR DE FREIN ARRIERE (pour freins arrière à tambour)
Cliquer ici
7. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE (pour freins à disque arrière)
Cliquer ici
8. DESSERRER L'ECROU DE REGLAGE DE CABLE N° 1 (pour freins à disque arrière)
Cliquer ici
9. DEPOSER LA PROTECTION DE LEVIER DE FREIN DE STATIONNEMENT (pour freins à disque arrière)
Cliquer ici
10. DETACHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3 (pour frein à disque arrière)
Cliquer ici
11. DETACHER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE (pour freins à disque arrière)
Cliquer ici
12. DEPOSER LE DISQUE ARRIERE (pour freins à disque arrière)
Cliquer ici
13. DEPOSER L'ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE
(a) Déposer l'ensemble de roulement et de moyeu d'essieu arrière.
pour freins à tambour arrière: Cliquer ici
pour freins à disque arrière: Cliquer ici
CONSEIL:
- Le capteur de vitesse arrière est une pièce constitutive de l'ensemble de moyeu d'essieu et de roulement arrière. En cas de dysfonctionnement du capteur de vitesse arrière, remplacer l'ensemble de moyeu d'essieu et de roulement arrière.
- Si le rotor de capteur de vitesse arrière doit être remplacé, remplacer l'ensemble de moyeu d'essieu et de roulement arrière.
