Pieces Constitutives

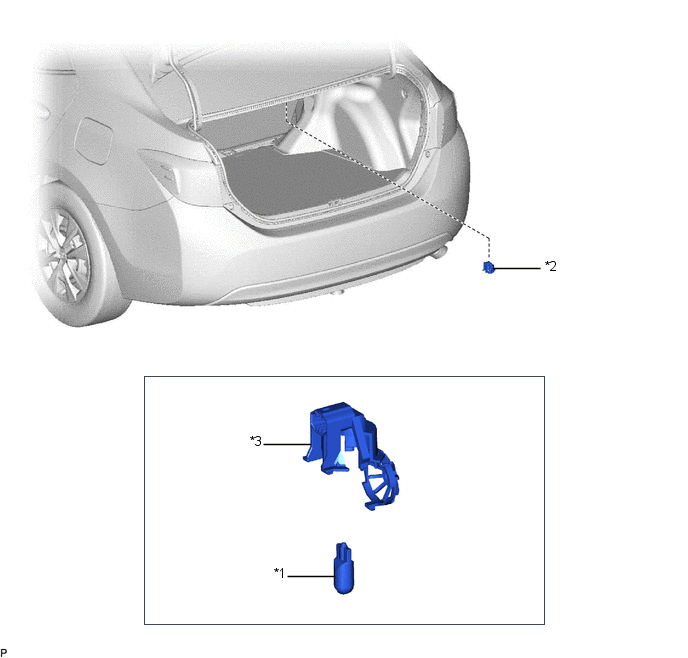

PIECES CONSTITUTIVES

SCHEMA

*1

AMPOULE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES

*2

ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1

*3

ENSEMBLE DE CORPS D'ECLAIRAGE DE COMPARTIMENT A BAGAGES

-

-

Depose

DEPOSE

PROCEDURE

1. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1

(a) Libérer les 2 griffes.

(b) Débrancher le connecteur et déposer l'ensemble d'éclairage de compartiment à bagages n° 1.

2. DEPOSER L'AMPOULE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES

(a) Libérer la griffe.

(b) Déposer l'ampoule d'éclairage de compartiment à bagages de l'ensemble de corps d'éclairage de compartiment à bagages.

Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1

(a) Appliquer la tension de batterie au connecteur et s'assurer que l'éclairage de compartiment à bagages n° 1 s'allume.

Résultat:

Branchement

Condition spécifiée

Batterie positive (+) → 2 (DL)

Batterie négative (-) → 1 (DB)

L'éclairage de compartiment à bagages s'allume

Si le résultat n'est pas conforme aux spécifications, remplacer l'ampoule ou l'ensemble d'éclairage de compartiment à bagages N° 1.

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble d'éclairage de compartiment à bagages n° 1)

Repose

REPOSE

PROCEDURE

1. REPOSER L'AMPOULE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES

(a) Reposer l'ampoule d'éclairage de compartiment à bagages sur l'ensemble de corps d'éclairage de compartiment à bagages.

(b) Engager la griffe.

2. REPOSER L'ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1

(a) Brancher le connecteur.

(b) Engager les 2 griffes et poser l'ensemble d'éclairage de compartiment à bagagess n° 1.
