Pieces Constitutives
PIECES CONSTITUTIVES

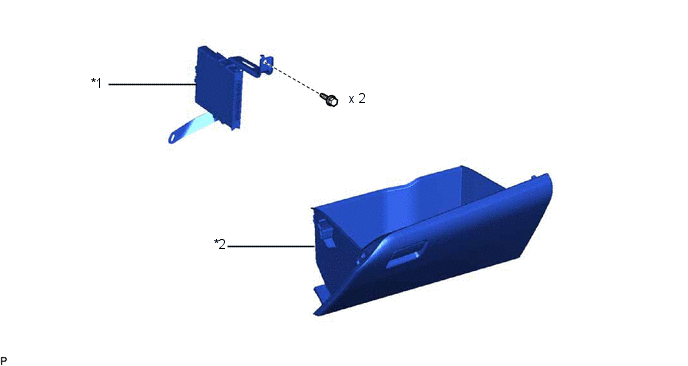

SCHEMA
*1 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
*2 | ENSEMBLE DE PORTE DE BOITE A GANTS |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE PORTE DE BOITE A GANTS
Cliquer ici
2. DEPOSER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)
(a) Débrancher chaque connecteur.
(b) Déposer les 2 boulons et l'ECU de certification (ensemble d'ECU de clé intelligente). |
|
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Avant de remplacer l'ECU de certification (ensemble d'ECU de clé intelligente), se reporter au chapitre Enregistrement.
Cliquer ici
PROCEDURE
1. REPOSER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)
(a) Reposer l'ECU de certification (ensemble d'ECU de clé intelligente) avec les 2 boulons.
(b) Brancher chaque connecteur.
2. REPOSER L'ENSEMBLE DE PORTE DE BOITE A GANTS
Cliquer ici
