Pieces Constitutives
PIECES CONSTITUTIVES

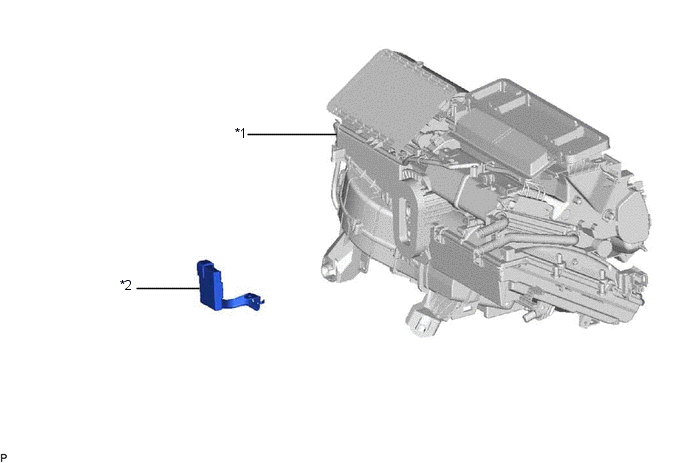

SCHEMA
|
*1 | ENSEMBLE DE BLOC DE CLIMATISATION |
*2 | ENSEMBLE D'ECU DE CLE A TRANSPONDEUR |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE BLOC DE CLIMATISATION
Cliquer ici
2. DEPOSER L'ENSEMBLE D'ECU DE CLE A TRANSPONDEUR
| (a) Libérer l'attache. |
|
(b) Débrancher le connecteur pour déposer l'ensemble d'ECU de clé à transpondeur.
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Avant le remplacement de l'ensemble d'ECU de clé à transpondeur, se reporter à la section Enregistrement.
Cliquer ici
PROCEDURE
1. REPOSER L'ENSEMBLE D'ECU DE CLE A TRANSPONDEUR
(a) Brancher le connecteur pour reposer l'ensemble d'ECU de clé à transpondeur.
(b) Engager l'attache.
2. REPOSER L'ENSEMBLE DE BLOC DE CLIMATISATION
Cliquer ici
