Pieces Constitutives
PIECES CONSTITUTIVES

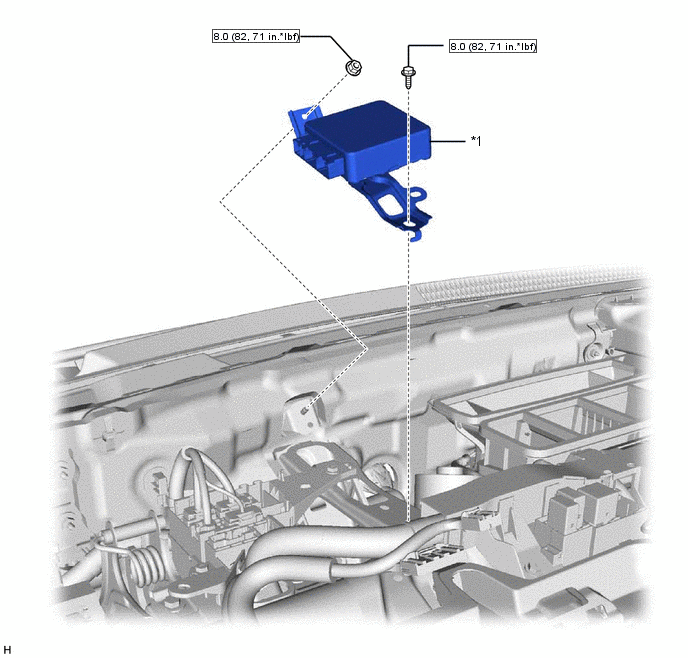

SCHEMA
|
*1 | ENSEMBLE D'ECU DE DIRECTION ASSISTEE |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE SUPERIEUR DE TABLEAU DE BORD
Cliquer ici
2. DEPOSER L'ENSEMBLE D'ECU DE DIRECTION ASSISTEE
| (a) Débrancher les 4 connecteurs de l'ensemble d'ECU de direction assistée. |
|
(b) Libérer l'attache de l'ensemble d'ECU de direction assistée.
| (c) Déposer le boulon, l'écrou et l'ensemble d'ECU de direction assistée. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE D'ECU DE DIRECTION ASSISTEE
(a) Reposer l'ensemble d'ECU de direction assistée à l'aide du boulon et de l'écrou.
Torque:
8,0 N·m {82 kgf·cm, 71 in·lbf}
(b) Brancher les 4 connecteurs sur l'ensemble d'ECU de direction assistée.
(c) Engager l'attache sur l'ensemble d'ECU de direction assistée.
2. REPOSER L'ENSEMBLE SUPERIEUR DE TABLEAU DE BORD
Cliquer ici
3. CALIBRAGE DU POINT ZERO DU CAPTEUR DE COUPLE
Cliquer ici
4. ECRITURE DE LA CARTE D'ASSISTANCE
Cliquer ici
