Toyota Corolla - Revue Technique Automobile: Emetteur De Commande De Porte (sans Système De Clé Intelligente)

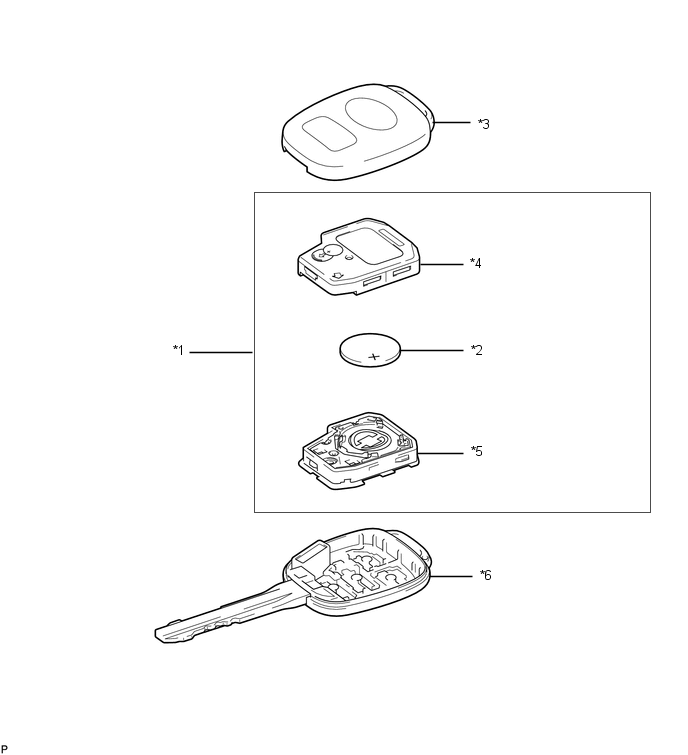

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE D'EMETTEUR DE COMMANDE DE PORTE

(a) Vérifier le fonctionnement de l'ensemble d'émetteur de commande de porte.

(1) Déposer la pile de l'émetteur de l'ensemble d'émetteur de commande de porte.

Cliquer ici

(2) Mettre une pile de l'émetteur neuve ou non déchargée. Cliquer ici REMARQUE: En cas de remplacement de la pile de l'émetteur, avant de commencer le travail, éliminer l'électricité statique qui s'est créée dans la carrosserie en touchant le véhicule, par exemple, afin d'éviter d'endommager l'ensemble d'émetteur de commande de porte. CONSEIL: Si aucune pile neuve ou non déchargée n'est disponible, commencer par brancher en série 2 piles neuves de 1,5 V. Brancher ensuite les fils sur les piles et appliquer une tension de 3 V à l'ensemble d'émetteur de commande de porte, comme indiqué sur le schéma.

(3) A l'extérieur du véhicule, se placer à une distance d'environ 1 m (3,28 pi) de la poignée extérieure de la porte du conducteur et tester l'ensemble d'émetteur de commande de porte en orientant la clé de contact en direction du véhicule et en appuyant sur un contacteur d'ensemble d'émetteur de commande de porte.

OK:

La serrure de porte peut être actionnée via l'ensemble d'émetteur de commande de porte.

• La zone de portée dépend de l'utilisateur, de l'orientation de l'ensemble d'émetteur de commande de porte et de l'endroit où l'on se trouve.
• Les faibles ondes radio de l'ensemble d'émetteur de commande de porte peuvent être affectées s'il y a de fortes ondes radio ou des parasites électriques dans cette zone. La zone de portée de l'ensemble d'émetteur de commande de porte peut être réduite ou l'ensemble d'émetteur de commande de porte peut ne pas fonctionner.

(b) Vérifier la capacité de la pile.

(1) Déposer la pile de l'ensemble d'émetteur de commande de porte qui ne fonctionne pas. Fixer un câble conducteur (de 0,6 mm (0,0236 po) de diamètre maximum, gaine comprise) à la borne négative à l'aide de ruban adhésif ou d'un produit similaire.

Cliquer ici

REMARQUE:

Ne pas enrouler le fil conducteur autour d'une borne, la caler entre des bornes ou la souder. Une borne peut être déformée ou endommagée et la pile ne pourra pas être correctement posée.

(2) Tirer soigneusement le câble conducteur hors de la position indiquée sur le schéma et reposer la pile de l'émetteur précédemment déposée. REMARQUE: En cas de remplacement de la pile de l'émetteur, avant de commencer le travail, éliminer l'électricité statique qui s'est accumulée dans la carrosserie en touchant le véhicule, par exemple, afin d'éviter d'endommager l'émetteur de clé électronique.

(3) Vérifier la tension de la pile de l'émetteur. CONSEIL: Mesurer la tension de la pile d'émetteur tout en appuyant sur le contacteur de verrouillage ou de déverrouillage de l'ensemble d'émetteur de commande de porte. Tension standard: Branchement du tester Condition Condition spécifiée Borne positive de la batterie (+) - Borne négative de la batterie (-) Contacteur d'allumage en position OFF, toutes les portes fermées et contacteur de verrouillage ou déverrouillage enfoncé 2,5 à 3,2 V Si le résultat n'est pas conforme aux spécifications, remplacer la pile de l'émetteur.
