EMPLACEMENT DES PIECES CONSTITUTIVES

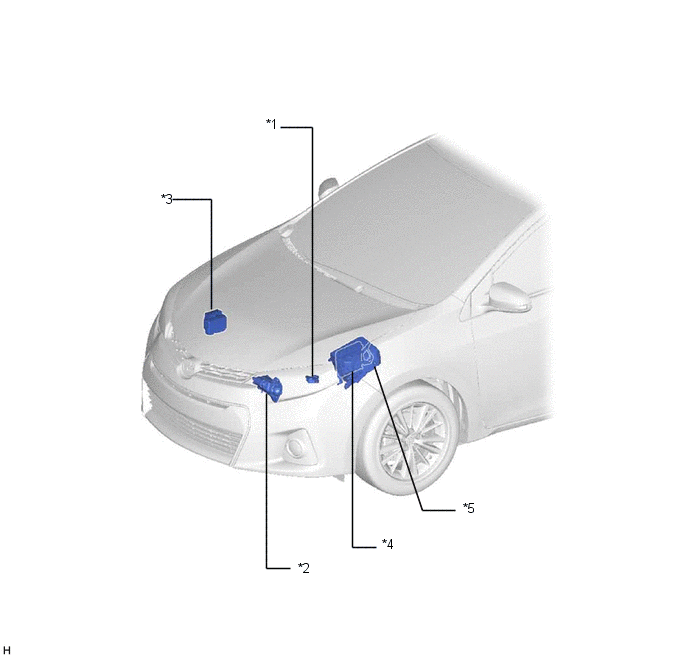

SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT (sauf boîte-pont manuelle) |
*2 | ENSEMBLE DE DEMARREUR |
|
*3 | ECU DE CONTROLE DE DERAPAGE (ENSEMBLE D'ACTIONNEUR DE FREIN) |
*4 | ECM |
|
*5 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE ECU-B - FUSIBLE AM2 - FUSIBLE ST - RELAIS ST N° 1 - RELAIS IG2 | - |
- |

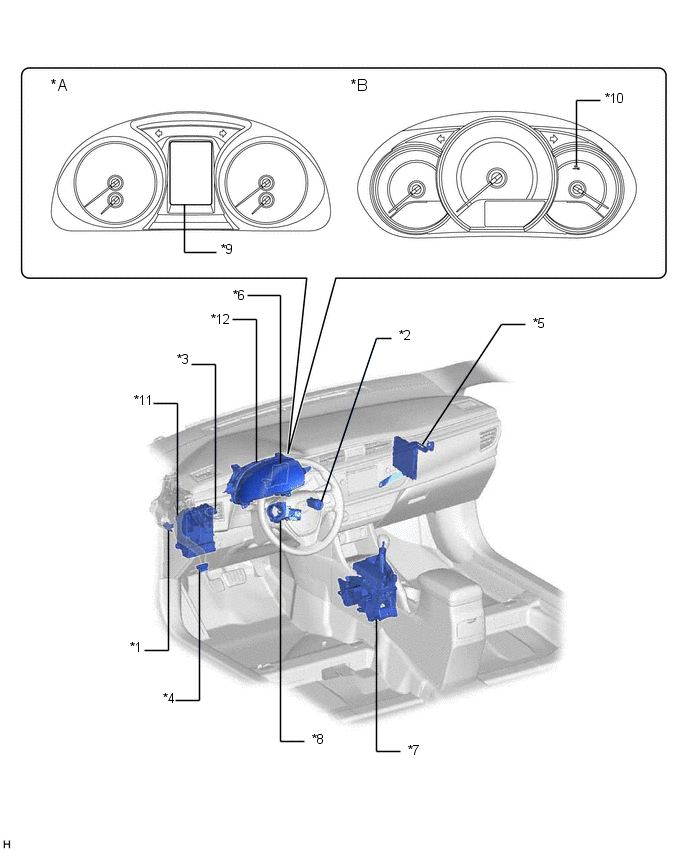

SCHEMA
|
*A | Avec écran multifonction (type de point LCD) |
*B | Avec écran multifonction (pour type de segment LCD) |
|
*1 | ENSEMBLE DE CONTACTEUR DE DEMARRAGE A L'EMBRAYAGE (pour boîte-pont manuelle) |
*2 | CONTACTEUR DU MOTEUR |
|
*3 | ENSEMBLE DE CONTACTEUR DES FEUX STOP (sauf boîte-pont manuelle) |
*4 | DLC3 |
|
*5 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
*6 | BOITIER DE CODE ID (ECU DE CODE DU DISPOSITIF ANTIDEMARRAGE) |
|
*7 | ENSEMBLE DE CHANGEMENT DE VITESSE AU PLANCHER (sauf boîte-pont manuelle) |
*8 | ECU DE VERROUILLAGE DE DIRECTION (ENSEMBLE D'ACTIONNEUR DE VERROUILLAGE DE DIRECTION) |
|
*9 | ECRAN MULTIFONCTION - TEMOIN DE CLE | *10 |
TEMOIN DE CLE |
|
*11 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - FUSIBLE ECU-IG N° 1 - FUSIBLE WIPER - FUSIBLE S/HTR F/L - FUSIBLE ACC - FUSIBLE STOP (sauf boîte-pont manuelle) - RELAIS IG1 N° 1 - RELAIS IG1 N° 2 - RELAIS IG1 N° 3 - RELAIS ACC | *12 |
ENSEMBLE DE COMBINE D'INSTRUMENTS |
