EMPLACEMENT DES PIECES CONSTITUTIVES

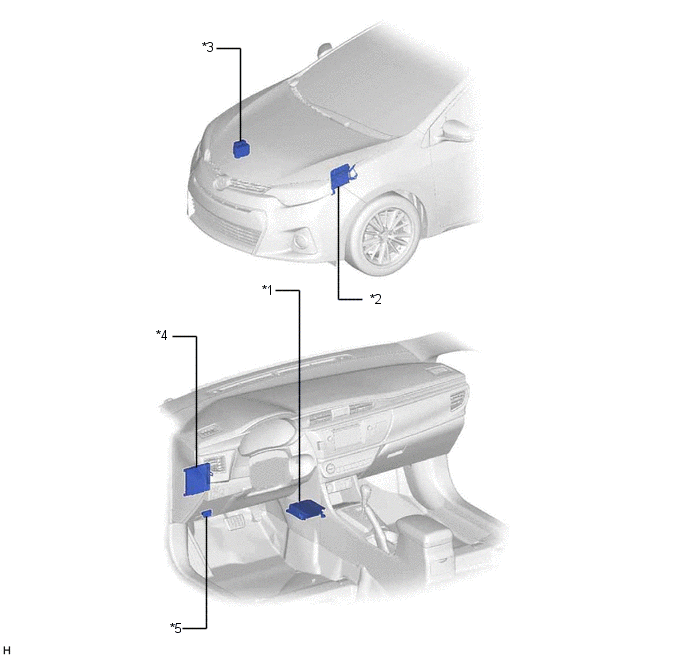

SCHEMA
*1 | ENSEMBLE DE CAPTEUR D'AIRBAG |
*2 | ECM |
*3 | ECU DE CONTROLE DE DERAPAGE (ENSEMBLE D'ACTIONNEUR DE FREIN) |
*4 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*5 | DLC3 |
- | - |

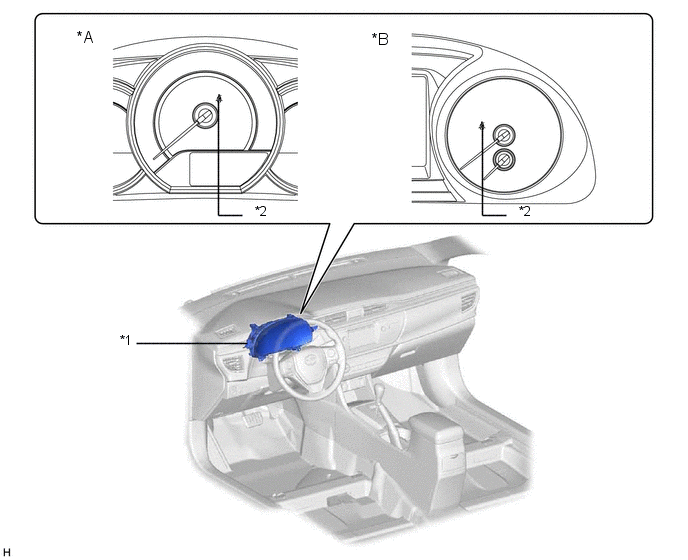

SCHEMA
*A | Avec écran multifonction (pour type de segment LCD) |
*B | Avec écran multifonction (type de point LCD) |
*1 | ENSEMBLE DE COMBINE D'INSTRUMENTS - SIGNAL SONORE DE RAPPEL DE CEINTURE DE SECURITE |
*2 | TEMOIN DE RAPPEL DE CEINTURE DE SECURITE |

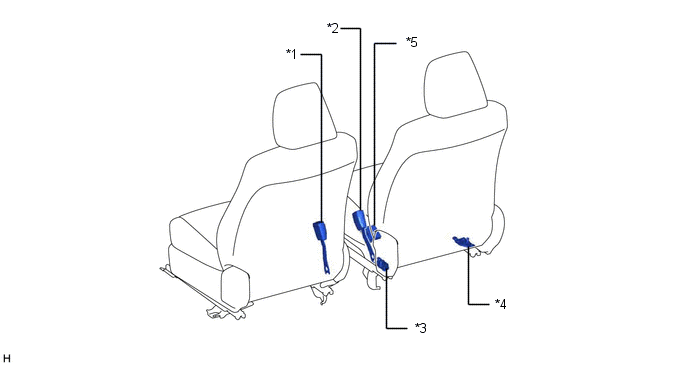

SCHEMA
*1 | ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT GAUCHE |
*2 | ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT DROITE |
*3 | CAPTEUR DE CLASSIFICATION D'OCCUPANT GAUCHE |
*4 | CAPTEUR DE CLASSIFICATION D'OCCUPANT DROIT |
*5 | ECU DE DETECTION D'OCCUPANT |
- | - |
