EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
*1 | CAPTEUR DE PRESSION DE CLIMATISATION |
*2 | ENSEMBLE DE COMPRESSEUR AVEC POULIE (pour 2ZR-FE) |
*3 | ENSEMBLE DE COMPRESSEUR DE REFROIDISSEUR (pour 2ZR-FAE) |
*4 | RELAIS PTC N° 1 (avec chauffage PTC) |
*5 | ENSEMBLE DE THERMISTANCE |
*6 | ENSEMBLE DE CONDENSEUR DE REFROIDISSEUR |
*7 | ECM |
*8 | ENSEMBLE D'EMBRAYAGE MAGNETIQUE (pour 2ZR-FAE) CAPTEUR DE VERROUILLAGE DE CLIMATISATION (pour 2ZR-FAE) ELECTROVANNE DE COMPRESSEUR (pour 2ZR-FAE) |
*9 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE HTR - FUSIBLE ECU-B N° 2 - FUSIBLE HTR SUB N° 1 (avec chauffage PTC) - FUSIBLE HTR SUB N° 3 (avec chauffage PTC) - RELAIS MGC (pour 2ZR-FAE) - RELAIS PTC N° 3 (avec chauffage PTC) |
*10 | ELECTROVANNE DE COMPRESSEUR (pour 2ZR-FE) |
*11 | ENSEMBLE D'ECU DE DIRECTION ASSISTEE |
- | - |

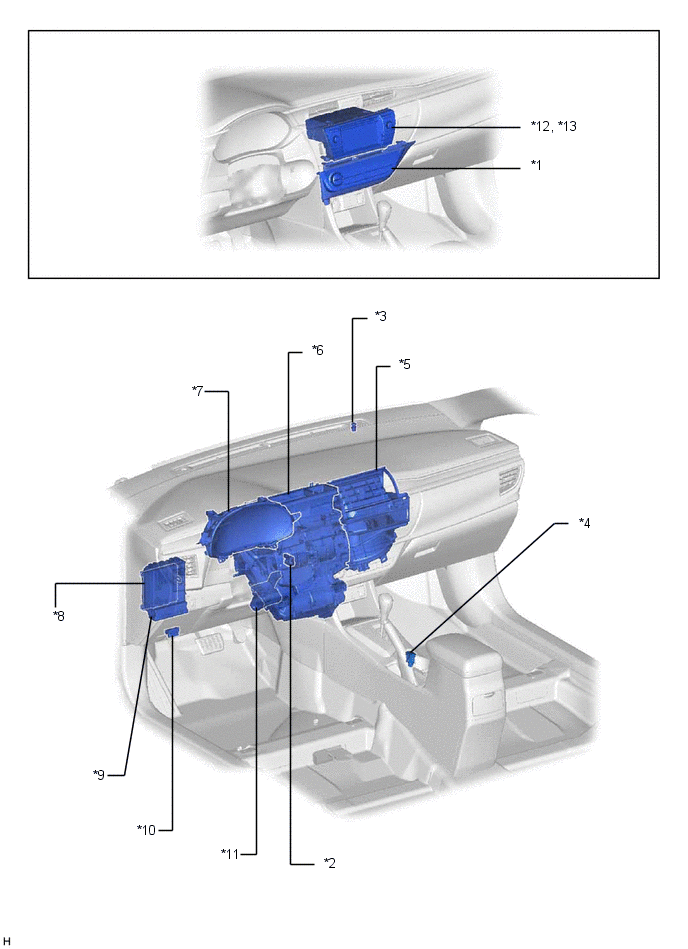

SCHEMA
*1 | ENSEMBLE DE COMMANDE DE CLIMATISATION |
*2 | THERMISTANCE DE REFROIDISSEUR (CAPTEUR DE TEMP. D'HABITACLE) |
*3 | THERMISTANCE (DU CAPTEUR D'ENSOLEILLEMENT) DE REFROIDISSEUR |
*4 | ENSEMBLE DE CONTACTEUR ECO (avec ensemble de contacteur ECO) |
*5 | ENSEMBLE DE SOUFFLANTE |
*6 | ENSEMBLE DE RADIATEUR DE CLIMATISATION |
*7 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
*8 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*9 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - FUSIBLE HTR-IG | *10 |
DLC3 |
*11 |
ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
*12 | ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE (pour type à radio et affichage) |
*13 | ENSEMBLE DE RECEPTEUR DE NAVIGATION (pour type de récepteur de navigation) |
- | - |

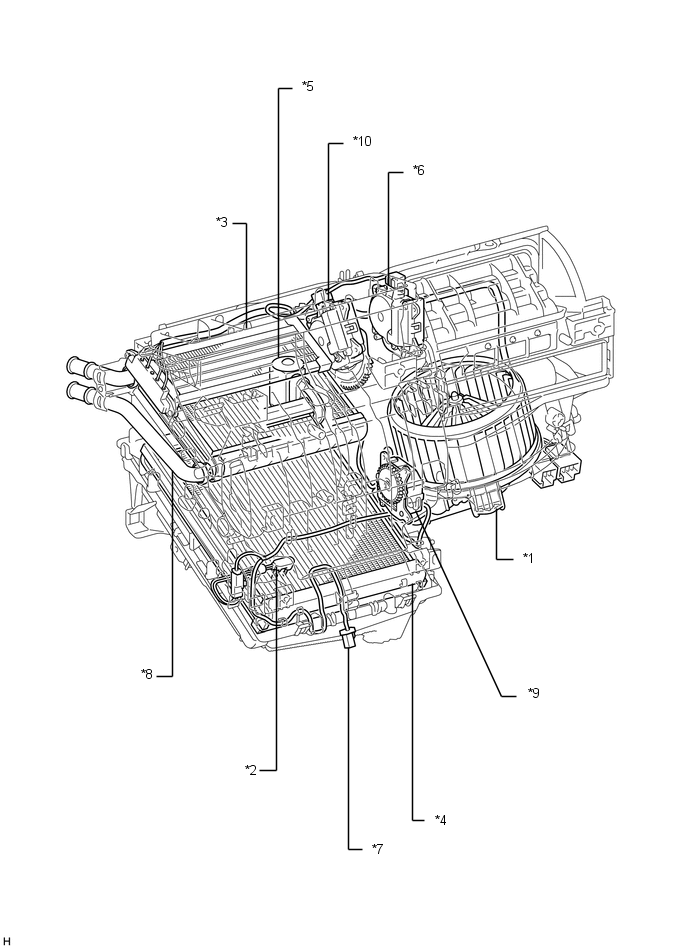

SCHEMA
*1 | SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR |
*2 | THERMISTANCE DE REFROIDISSEUR N° 1 |
*3 | ENSEMBLE DE CHAUFFAGE RAPIDE (avec chauffage PTC) |
*4 | SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1 |
*5 | DETENDEUR DE REFROIDISSEUR |
*6 | SOUS-ENSEMBLE DE SERVO DE VOLET DE RECYCLAGE |
*7 | ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION |
*8 | SOUS-ENSEMBLE DE BLOC DE CHAUFFE |
*9 | SOUS-ENSEMBLE DE SERVO DE VOLET DE MELANGE D'AIR |
*10 | SOUS-ENSEMBLE DE SERVO DE VOLET DE MODE |
