EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
|

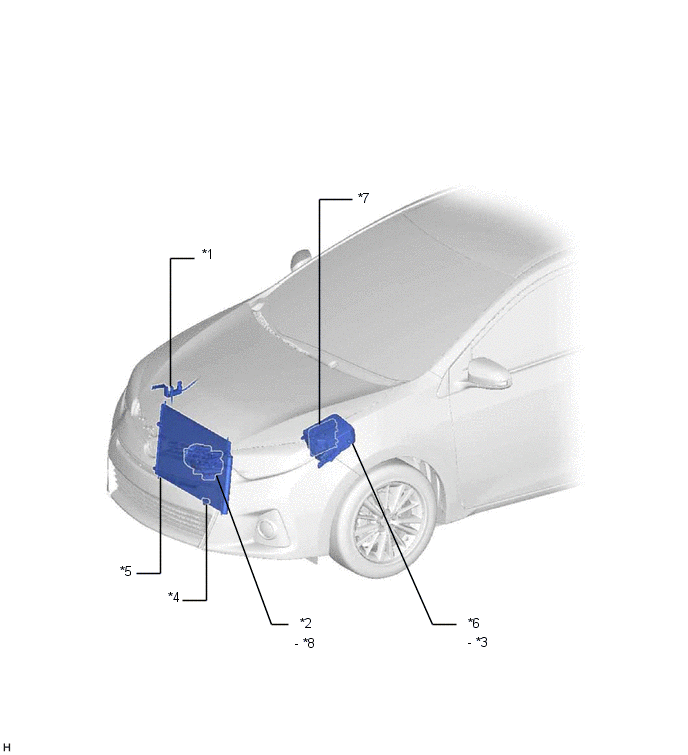

*1 | CAPTEUR DE PRESSION DE CLIMATISATION (avec système de climatisation) |
*2 | ENSEMBLE DE COMPRESSEUR AVEC POULIE (avec système de refroidisseur) |
|
*3 | RELAIS PTC N° 1 (avec chauffage PTC) |
*4 | ENSEMBLE DE THERMISTANCE |
|
*5 | ENSEMBLE DE CONDENSEUR DE REFROIDISSEUR |
*6 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE HTR - FUSIBLE HTR SUB N° 1 (avec chauffage PTC) - FUSIBLE HTR SUB N° 3 (avec chauffage PTC) - RELAIS PTC N° 3 (avec chauffage PTC) |
|
*7 | ECM |
*8 | ELECTROVANNE DE COMPRESSEUR (avec système de refroidisseur) |
SCHEMA
|

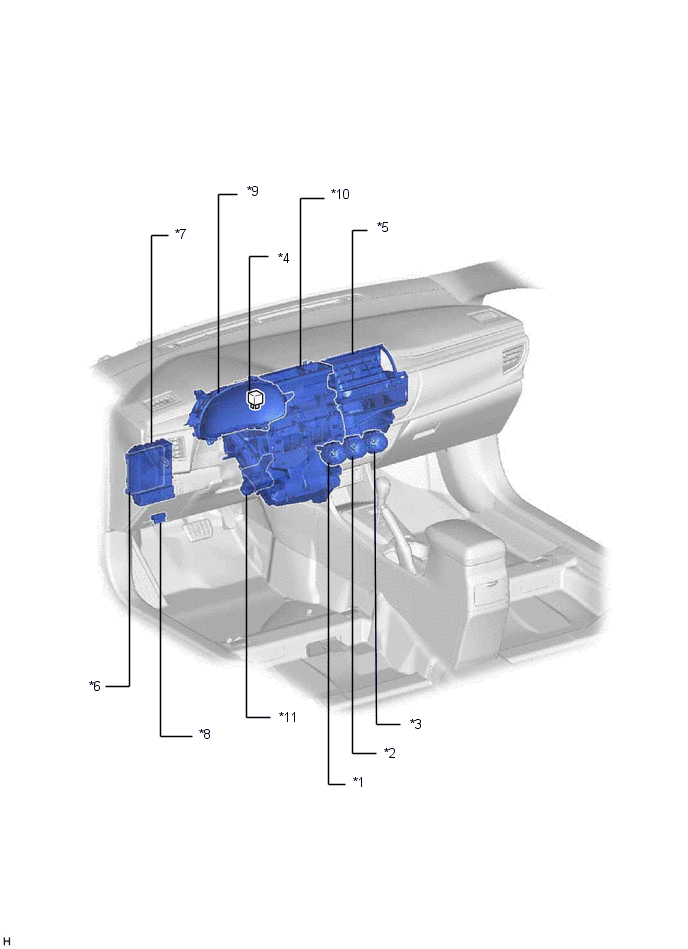

*1 | SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE N° 1 |
*2 | SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE N° 2 |
|
*3 | SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE N° 3 |
*4 | RELAIS HTR RLY |
|
*5 | ENSEMBLE DE SOUFFLANTE |
*6 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
|
*7 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - FUSIBLE HTR-IG | *8 |
DLC3 |
| *9 |
ENSEMBLE DE COMBINE D'INSTRUMENTS |
*10 | ENSEMBLE DE RADIATEUR DE CLIMATISATION |
|
*11 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
- | - |
SCHEMA
|

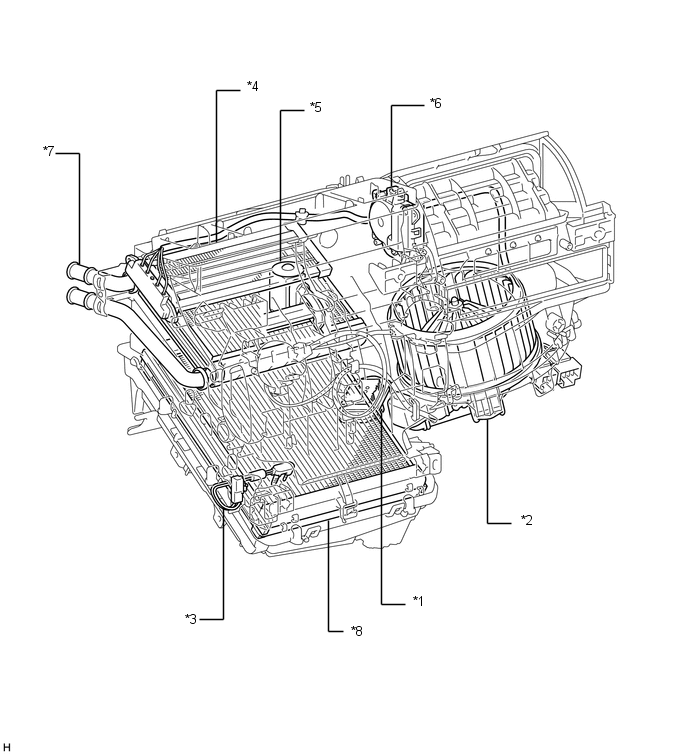

*1 | RESISTANCE DE SOUFFLANTE |
*2 | SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR |
|
*3 | THERMISTANCE DE REFROIDISSEUR N° 1 (avec système de refroidissement) |
*4 | ENSEMBLE DE CHAUFFAGE RAPIDE (avec chauffage PTC) |
|
*5 | DETENDEUR DE REFROIDISSEUR (avec système de refroidisseur) |
*6 | SOUS-ENSEMBLE DE SERVO DE VOLET DE RECYCLAGE |
|
*7 | SOUS-ENSEMBLE DE BLOC DE CHAUFFE |
*8 | SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1 (avec système de refroidisseur) |
