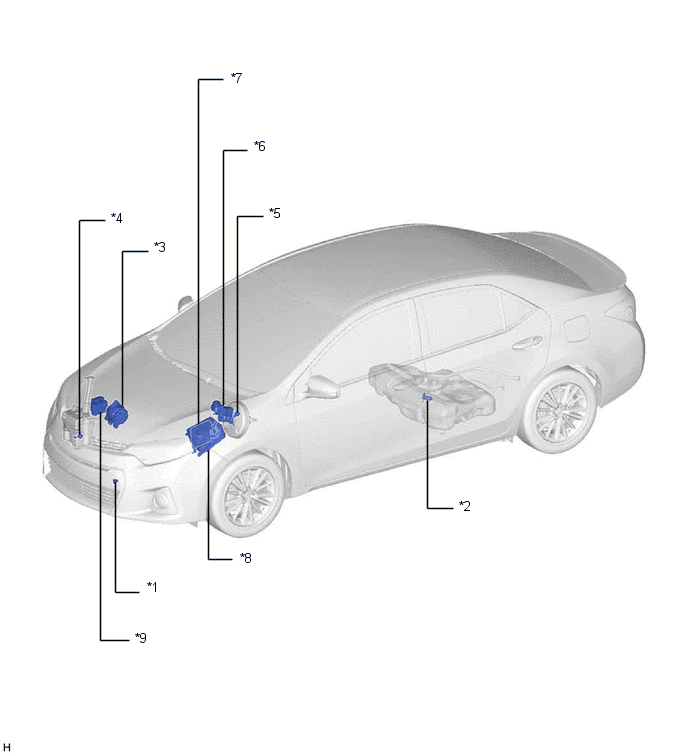

EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
-
*1 | ENSEMBLE DE THERMISTANCE |
*2 | ENSEMBLE DE SONDE DE NIVEAU DE CARBURANT |
*3 | ENSEMBLE DE GENERATEUR (sans capteur de courant de la batterie) |
*4 | ENSEMBLE DE CONTACTEUR DE RAPPEL DE NIVEAU (avec témoin de faible niveau de liquide de lave-glace) |
*5 | ENSEMBLE DE CONTACTEUR DE RAPPEL DE DEPRESSION (avec contacteur de rappel de dépression) |
*6 | ENSEMBLE DE RESERVOIR DE MAITRE-CYLINDRE DE FREIN - CONTACTEUR DE RAPPEL DE NIVEAU DE LIQUIDE DE FREIN |
*7 | ECM |
*8 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE ECU-B N° 2 - FUSIBLE TURN HAZ - FUSIBLE H-LP LH-HI |
*9 | ENSEMBLE D'ACTIONNEUR DE FREIN - ECU DE CONTROLE DE DERAPAGE |
- | - |

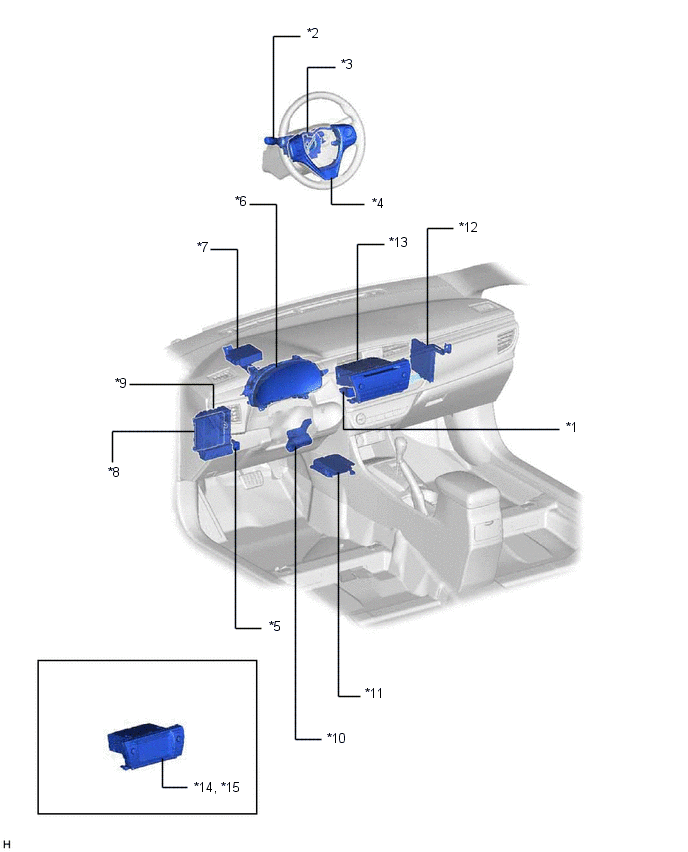

SCHEMA
*1 | ENSEMBLE DE CONTACTEUR DES FEUX DE DETRESSE |
*2 | ENSEMBLE D'INVERSEUR FEUX DE ROUTE/CROISEMENT |
*3 | SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR |
*4 | ENSEMBLE DE CONTACTEUR AU VOLANT |
*5 | RHEOSTAT DE COMMANDE D'ECLAIRAGE |
*6 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
*7 | ENSEMBLE D'ECU DE DIRECTION ASSISTEE |
*8 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*9 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - FUSIBLE METER | *10 |
ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
*11 | ENSEMBLE DE CAPTEUR D'AIRBAG |
*12 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) (avec système de clé intelligente) |
*13 | ENSEMBLE DE RECEPTEUR DE RADIO (pour type de récepteur de radio) |
*14 | ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE (pour type à radio et affichage) |
*15 | ENSEMBLE DE RECEPTEUR DE NAVIGATION (pour type de récepteur de navigation) |
- | - |

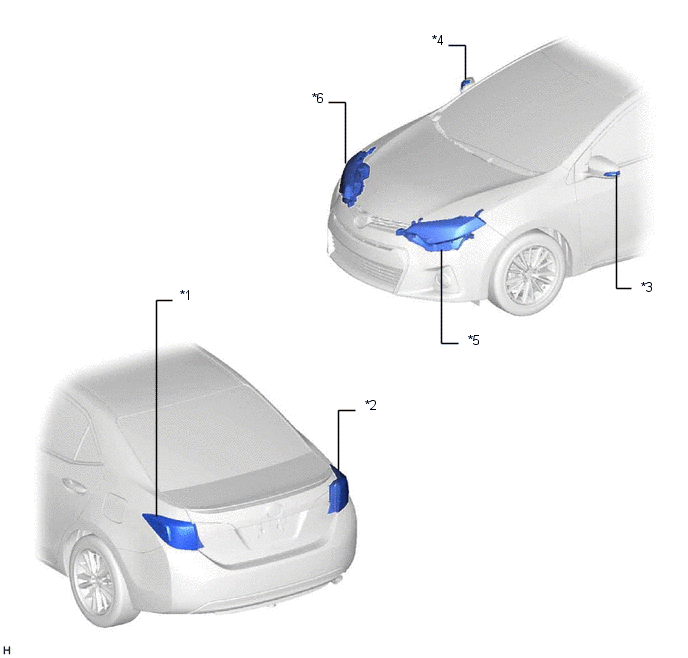

SCHEMA
*1 | ENSEMBLE DE FEU COMBINE ARRIERE GAUCHE |
*2 | ENSEMBLE DE FEU COMBINE ARRIERE DROIT |
*3 | ENSEMBLE DE CLIGNOTANT LATERAL GAUCHE |
*4 | ENSEMBLE DE CLIGNOTANT LATERAL DROIT |
*5 | ENSEMBLE DE PHARE GAUCHE |
*6 | ENSEMBLE DE PHARE DROIT |

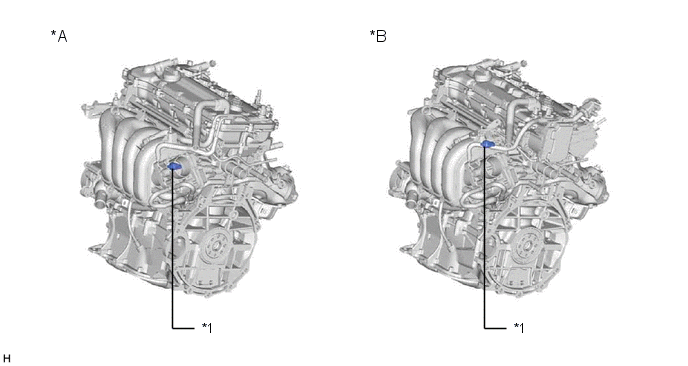

SCHEMA
*A | pour 2ZR-FE |
*B | pour 2ZR-FAE |
*1 | ENSEMBLE DE CONTACTEUR DE PRESSION D'HUILE MOTEUR |
- | - |
Mesures De Precaution
MESURES DE PRECAUTION 1. MESURES DE PRECAUTION RELATIVES AU DEBRANCHEMENT DU CABLE DE LA BORNE NEGATIVE DE LA BATTERIE REMARQUE: Lors du débranchement du câble de la borne négative (-) de la ba ...
Schema Du Systeme
SCHEMA DU SYSTEME 1. Ensemble de combiné d'instruments (écran multifonction (type LCD à segments)) 2. Ensemble de combiné d'instruments (écran multifonction (type LCD à points)) ...
D'autres materiaux:
Arrêt de communication de l'ECU de contrôle de pression des pneus (C2179/79)
DESCRIPTION L'ECU de
carrosserie principale (ECU de carrosserie du réseau multiplex) envoie
les signaux à l'ECU et le récepteur de détection de pression des pneus
via une ligne directe.
N° de DTC Objet de la détection
Condition de détection du DTC
Organe incriminé R ...
Verification / Suppression Des Dtc
VERIFICATION / SUPPRESSION DES DTC 1. VERIFIER DTC
(a) Brancher le Techstream sur le DLC3. (b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream. (d) Sélectionner les menus suivants: Body Electrical / Navigation System / Trouble Codes. Body Electrical / Navigation System ...
Circuit de contacteur ECO
DESCRIPTION Lorsque
l'ensemble de contacteur ECO est mis en position ON, l'ensemble
d'amplificateur de climatisation reçoit un signal d'activation
d'ensemble de contacteur ECO et commande la climatisation de manière Ã
réduire la consommation de carburant. SCHEMA DE CABLAGE
PROCEDURE
...
