EMPLACEMENT DES PIECES CONSTITUTIVES

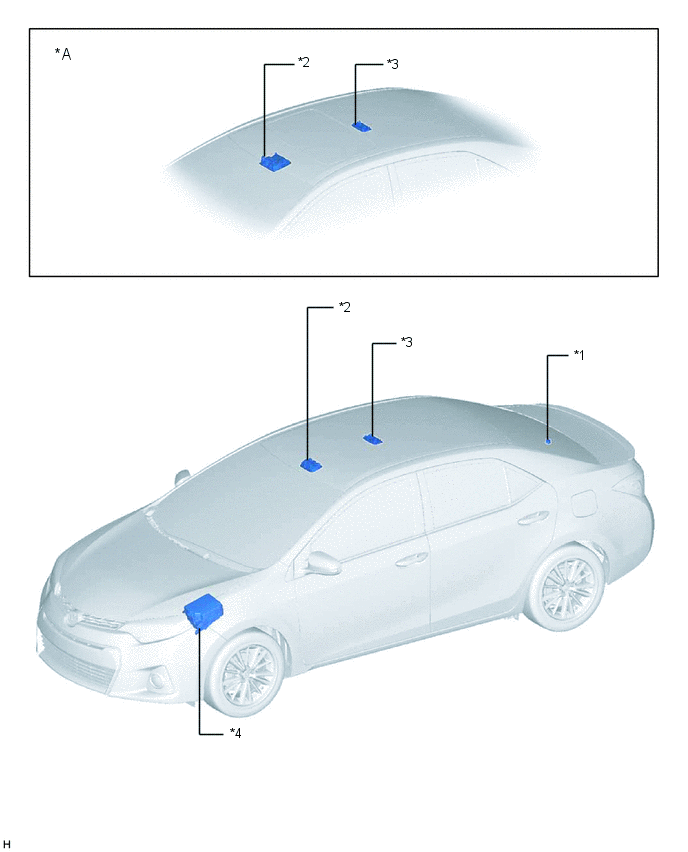

SCHEMA
|
*A | avec toit ouvrant |
- | - |
|
*1 | ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1 |
*2 | ENSEMBLE D'ECLAIRAGE DE LECTURE |
|
*3 | ENSEMBLE DE PLAFONNIER N° 1 |
*4 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE ALT - FUSIBLE ECU-B - FUSIBLE DOME |

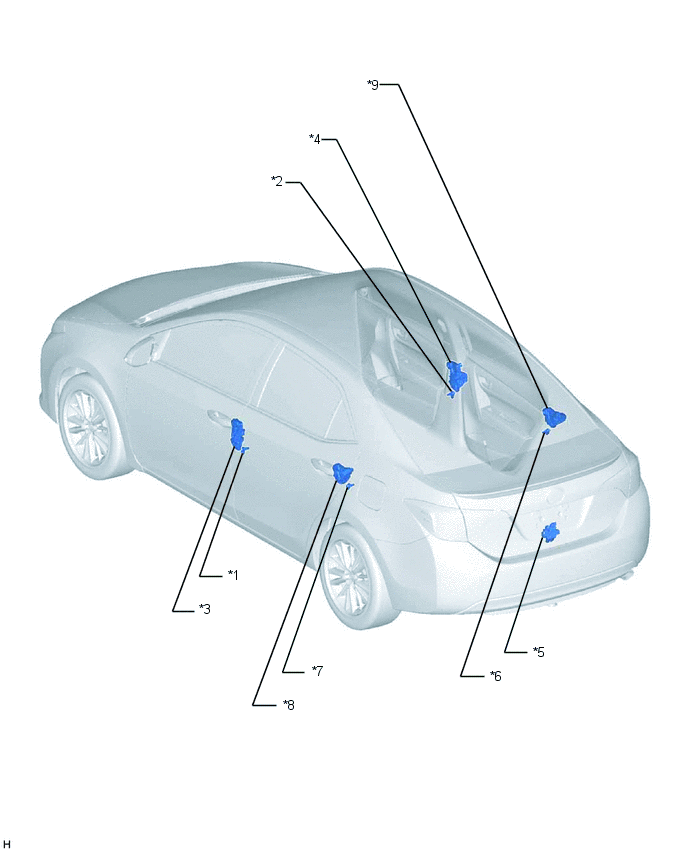

SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (GAUCHE) |
*2 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (DROITE) |
|
*3 | SERRURE DE PORTE AVANT AVEC ENSEMBLE DE MOTEUR GAUCHE |
*4 | SERRURE DE PORTE AVANT AVEC ENSEMBLE DE MOTEUR DROIT |
|
*5 | ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES |
*6 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE (DROITE) |
|
*7 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE (GAUCHE) |
*8 | SERRURE DE PORTE ARRIERE AVEC ENSEMBLE DE MOTEUR GAUCHE |
|
*9 | SERRURE DE PORTE ARRIERE AVEC ENSEMBLE DE MOTEUR DROIT |
- | - |

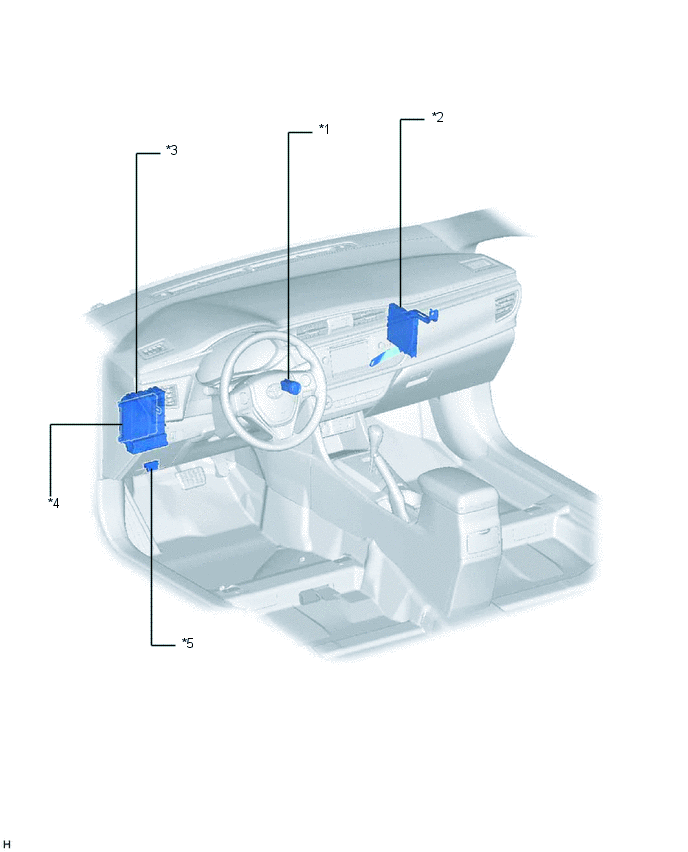

SCHEMA
|
*1 | CONTACTEUR DU MOTEUR (avec système de clé intelligente) |
*2 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) (avec système de clé intelligente) |
|
*3 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - RELAIS ACC - RELAIS IG1 N° 1 - FUSIBLE ACC - FUSIBLE ECU-IG N° 1 - RELAIS DE COUPURE DE PLAFONNIER |
*4 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
|
*5 | DLC3 |
- | - |
