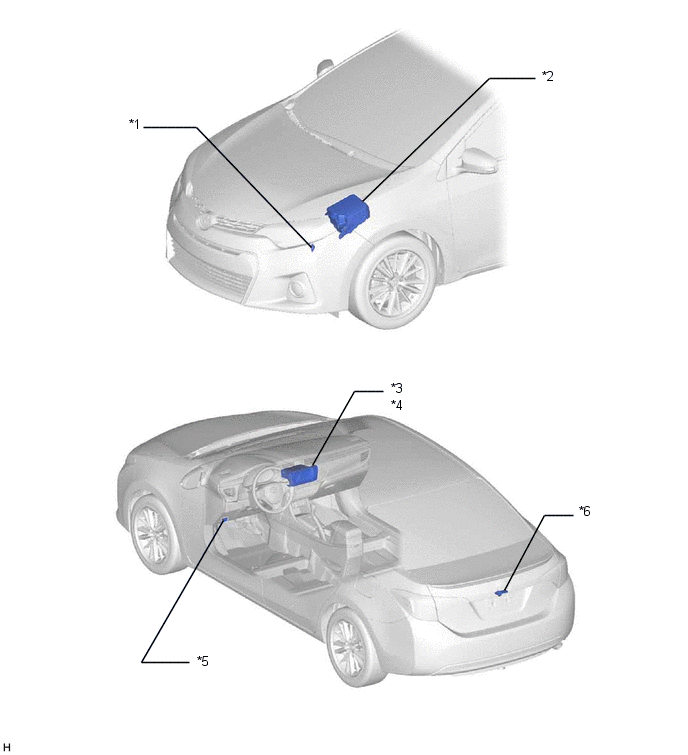

EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR DES FEUX DE RECUL (pour EC65) |
*2 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - RELAIS BKUP LP (pour K313 ou U341E) |
|
*3 | ENSEMBLE DE RECEPTEUR DE RADIO ET DE SYSTEME D'AFFICHAGE (sans système de navigation) |
*4 | ENSEMBLE DE RECEPTEUR DE NAVIGATION (avec système de navigation) |
|
*5 | DLC3 |
*6 | ENSEMBLE DE CAMERA DE TELEVISION |
