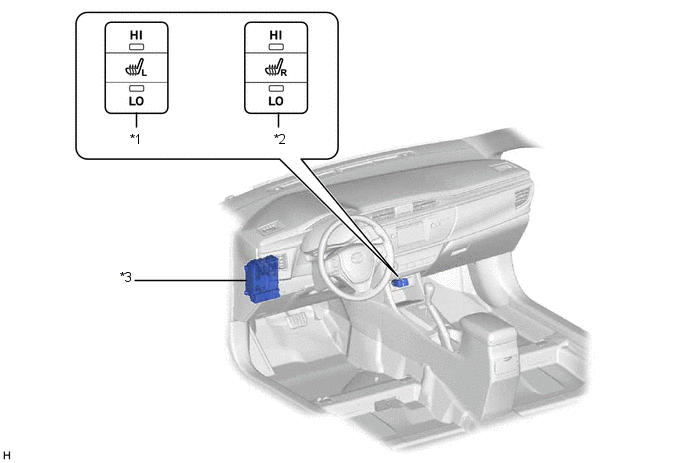

EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
|
*1 | CONTACTEUR DE CHAUFFAGE DE SIEGE (pour côté gauche) |
*2 | CONTACTEUR DE CHAUFFAGE DE SIEGE (pour côté droit) |
|
*3 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - FUSIBLE S/HTR F/L - FUSIBLE S/HTR F/R - FUSIBLE PANEL |
- | - |
SCHEMA
|
*A | pour fabrication TMMMS |
*B | fabrication TMMC |
|
*1 | ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT GAUCHE |
*2 | ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT DROIT |
|
*3 | ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT GAUCHE |
*4 | ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT DROIT |
Mesures De Precaution
MESURES DE PRECAUTION 1. MESURES DE PRECAUTION RELATIVES AU DEBRANCHEMENT DU CABLE DE LA BORNE NEGATIVE DE LA BATTERIE REMARQUE: Lors du débranchement du câble de la borne négative (-) de la ba ...
Schema Du Systeme
SCHEMA DU SYSTEME 1. pour côté gauche 2. pour côté droit ...
