EMPLACEMENT DES PIECES CONSTITUTIVES

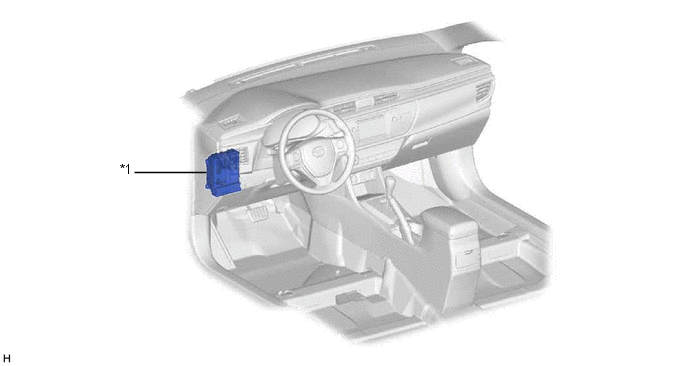

SCHEMA
|
*1 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - FUSIBLE F/L P/SEAT | - |
- |

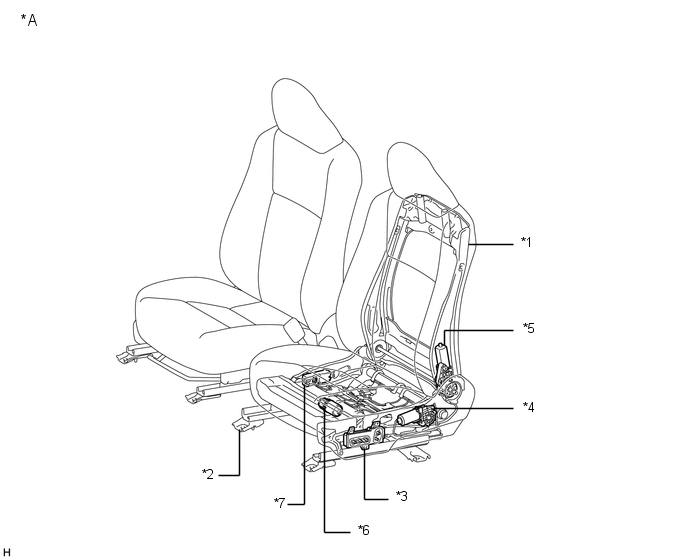

SCHEMA
|
*A | pour fabrication TMMMS |
- | - |
|
*1 | ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE (SIEGE DU CONDUCTEUR) |
*2 | ENSEMBLE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE (SIEGE DU CONDUCTEUR) |
|
*3 | CONTACTEUR DE SIEGE AVANT A REGLAGE ELECTRIQUE |
*4 | MOTEUR DE DISPOSITIF DE LEVAGE |
|
*5 | MOTEUR D'INCLINAISON |
*6 | MOTEUR DE COULISSEMENT |
|
*7 | MOTEUR DE REGLAGE VERTICAL AVANT |
- | - |

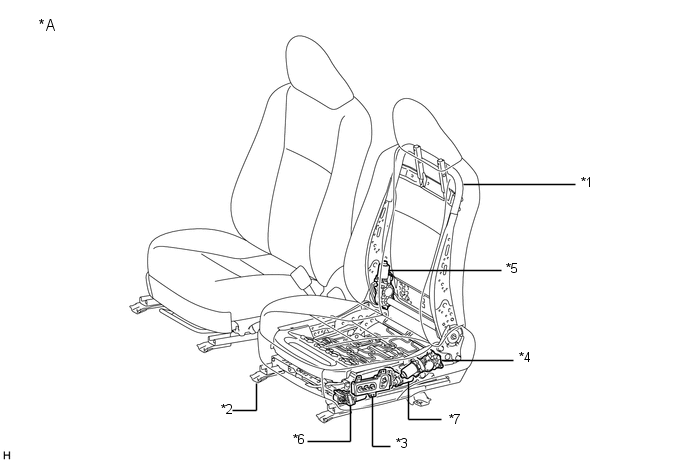

SCHEMA
|
*A | fabrication TMMC |
- | - |
|
*1 | ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE (SIEGE DU CONDUCTEUR) |
*2 | ENSEMBLE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE (SIEGE DU CONDUCTEUR) |
|
*3 | CONTACTEUR DE SIEGE AVANT A REGLAGE ELECTRIQUE |
*4 | MOTEUR DE DISPOSITIF DE LEVAGE |
|
*5 | MOTEUR D'INCLINAISON |
*6 | MOTEUR DE COULISSEMENT |
|
*7 | MOTEUR DE REGLAGE VERTICAL AVANT |
- | - |
