EMPLACEMENT DES PIECES CONSTITUTIVES

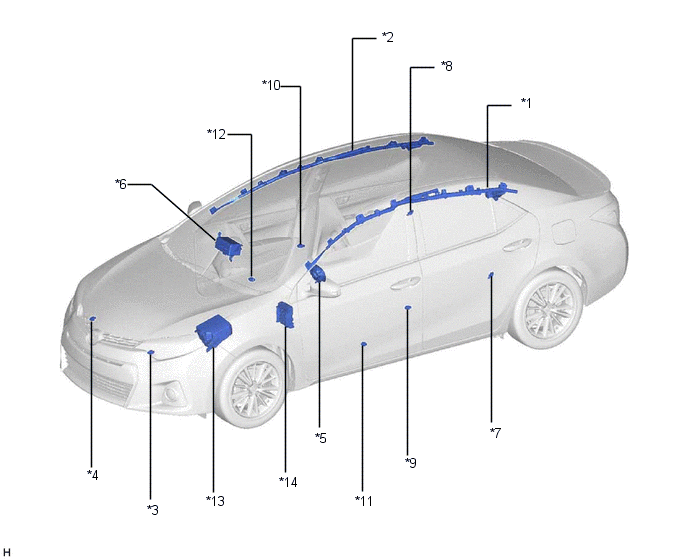

SCHEMA
|
*1 | ENSEMBLE D'AIRBAG RIDEAU GAUCHE |
*2 | ENSEMBLE D'AIRBAG RIDEAU DROIT |
|
*3 | CAPTEUR D'AIRBAG AVANT GAUCHE |
*4 | CAPTEUR D'AIRBAG AVANT DROIT |
|
*5 | ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE |
*6 | ENSEMBLE D'AIRBAG DE TABLEAU DE BORD COTE PASSAGER AVANT |
|
*7 | CAPTEUR D'AIRBAG ARRIERE GAUCHE |
*8 | CAPTEUR D'AIRBAG ARRIERE DROIT |
|
*9 | ENSEMBLE DE CAPTEUR D'AIRBAG LATERAL GAUCHE |
*10 | ENSEMBLE DE CAPTEUR D'AIRBAG LATERAL DROIT |
|
*11 | CAPTEUR D'AIRBAG LATERAL DE PORTE GAUCHE |
*12 | CAPTEUR D'AIRBAG LATERAL DE PORTE DROIT |
|
*13 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE ECU-B N° 2 |
*14 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - FUSIBLE A/B - FUSIBLE METER - FUSIBLE ECU-IG N° 3 |

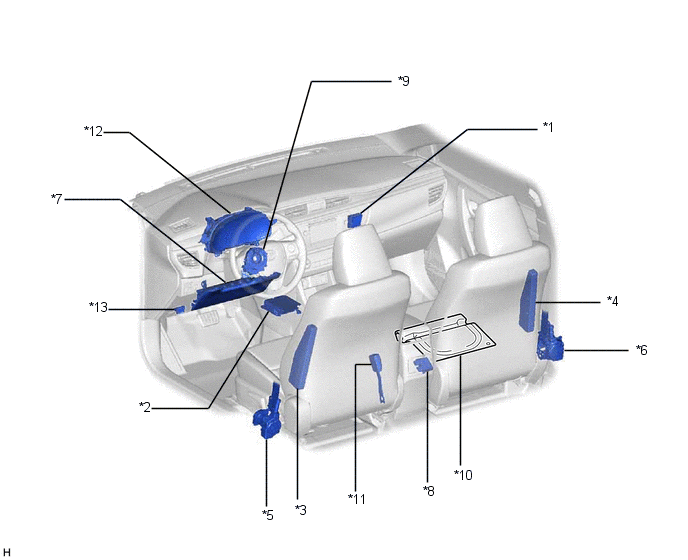

SCHEMA
|
*1 | - TEMOIN ON/OFF D'AIRBAG DU PASSAGER ENSEMBLE D'INDICATEUR LUMINEUX |
*2 | ENSEMBLE DE CAPTEUR D'AIRBAG |
|
*3 | ENSEMBLE D'AIRBAG DU SIEGE AVANT GAUCHE |
*4 | ENSEMBLE D'AIRBAG DU SIEGE AVANT DROIT |
|
*5 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT GAUCHE |
*6 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT DROITE |
|
*7 | ENSEMBLE D'AIRBAG DE TABLEAU DE BORD INFERIEUR N° 1 |
*8 | ECU DE DETECTION D'OCCUPANT |
|
*9 | SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR |
*10 | SOUS-ENSEMBLE D'AIRBAG DE SIEGE AVANT DROIT |
|
*11 | ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT GAUCHE -CONTACTEUR DE BOUCLE DE CEINTURE DE SECURITE GAUCHE |
*12 | ENSEMBLE DE COMBINE D'INSTRUMENTS - TEMOIN SRS |
|
*13 | DLC3 |
- | - |
Mesures De Precaution
MESURES DE PRECAUTION CONSEIL:Dans le système d'airbag, les pièces reprises ci-dessous sont toutes désignées sous le terme collectif de capteurs d'airbag. Ensemble de capteur d'airbag (ense ...
Schema Du Systeme
SCHEMA DU SYSTEME Tableau de communication ECU d'émission (Emetteur) ECU de réception Signal Méthode de communication Ensemble de capteur d'airbag ECM ...
D'autres materiaux:
Dysfonctionnement de la puce de transpondeur (B2793,B2794,B2797,B2798)
DESCRIPTION
Le DTC B2793 est enregistré lorsqu'un dysfonctionnement est détecté
dans l'ensemble d'émetteur de commande de porte lors de l'enregistrement
du code ID de clé ou lorsque le code ID de clé n'est pas enregistré
normalement. Remplacer l'ensemble d'émetteur de commande de ...
Comment Utiliser La Recherche De Pannes
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
L'ECM est branché sur le système de communication CAN. Dès lors, avant
de commencer la recherche de pannes, s'assurer de l'absence de
dysfonctionnement au niveau du système de communication CAN.
*: Utiliser le Techstream.
PROCEDU ...
Data List / Active Test
DATA LIST / ACTIVE TEST 1. DATA LIST CONSEIL:
La
Data List du Techstream permet de relever les valeurs ou l'état des
contacteurs, des capteurs, des actionneurs et d'autres éléments sans
avoir à déposer de pièces. Cette vérification non intrusive peut être
très utile dans la mesure ...
