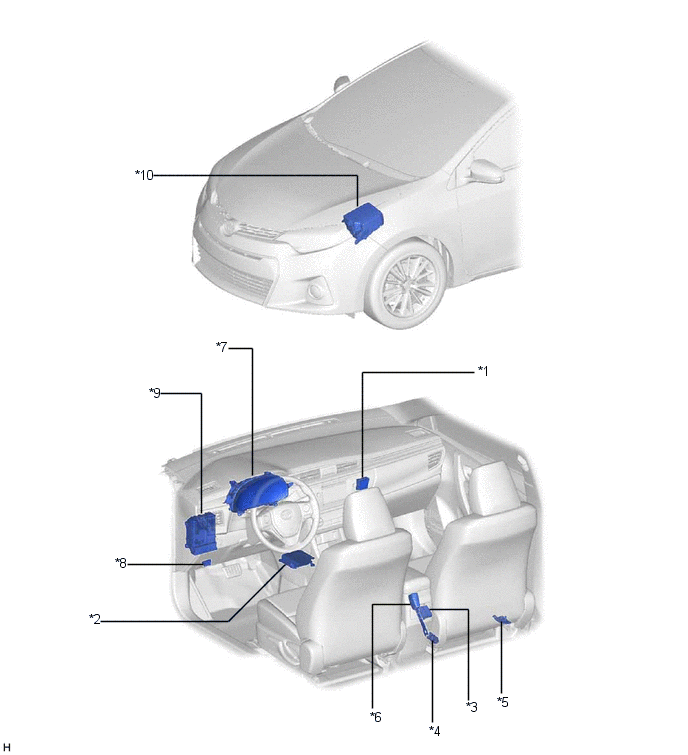

EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
*1 | - TEMOIN ON/OFF D'AIRBAG DU PASSAGER ENSEMBLE D'INDICATEUR LUMINEUX |
*2 | ENSEMBLE DE CAPTEUR D'AIRBAG |
*3 | ECU DE DETECTION D'OCCUPANT |
*4 | CAPTEUR DE CLASSIFICATION D'OCCUPANT ARRIERE GAUCHE |
*5 | CAPTEUR DE CLASSIFICATION D'OCCUPANT ARRIERE DROIT |
*6 | ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT DROITE - CONTACTEUR DE BOUCLE COTE PASSAGER |
*7 | ENSEMBLE DE COMBINE D'INSTRUMENTS - TEMOIN SRS | *8 |
DLC3 |
*9 |
ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - FUSIBLE A/B - FUSIBLE ECU-IG N° 3 |
*10 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE ECU-B N° 2 |
