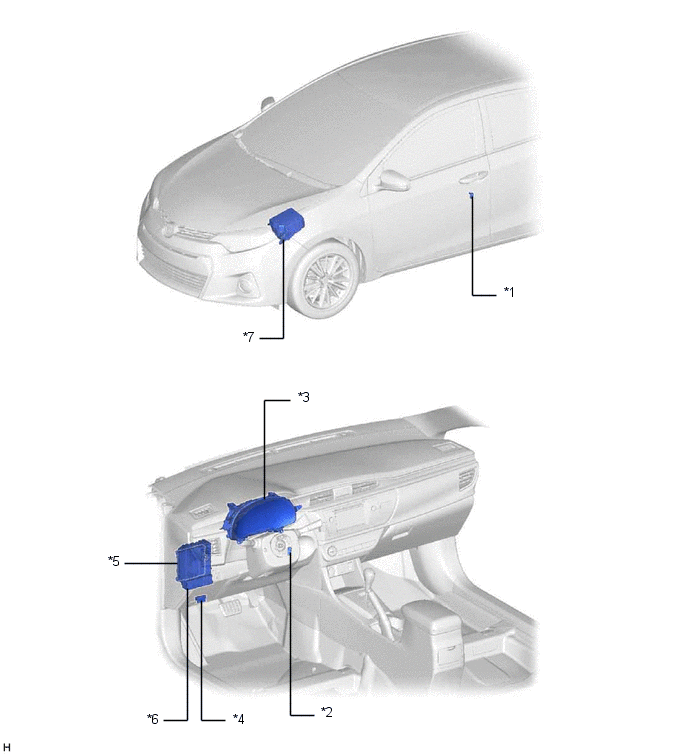

EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté gauche) |
*2 | ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE |
|
*3 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
*4 | DLC3 |
|
*5 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*6 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - FUSIBLE ECU-IG N° 1 - FUSIBLE ACC |
|
*7 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE ECU-B | - |
- |
