EMPLACEMENT DES PIECES CONSTITUTIVES

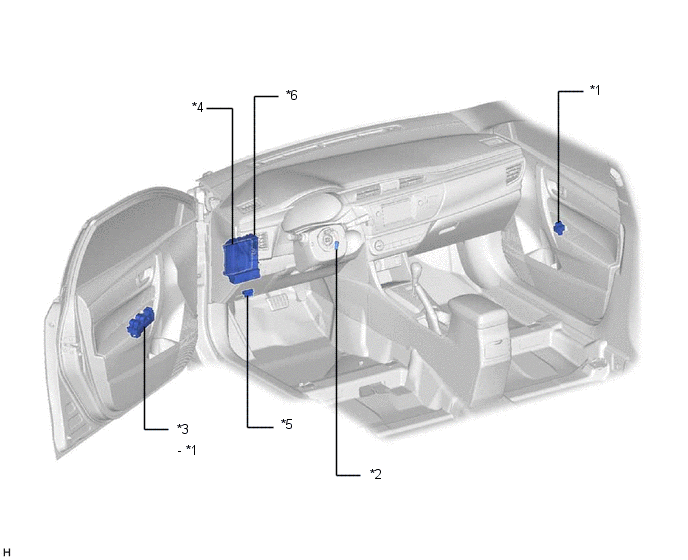

SCHEMA
|
*1 | CONTACTEUR DE COMMANDE DE PORTE |
*2 | ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE (sans système de clé intelligente) |
|
*3 | ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE |
*4 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
|
*5 | DLC3 |
*6 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - FUSIBLE ECU-IG N° 1 - FUSIBLE ACC - RELAIS BK/DR LOCK - RELAIS D/LOCK - RELAIS D/UNLOCK - RELAIS DE DEVERROUILLAGE DE LA PORTE DU CONDUCTEUR |

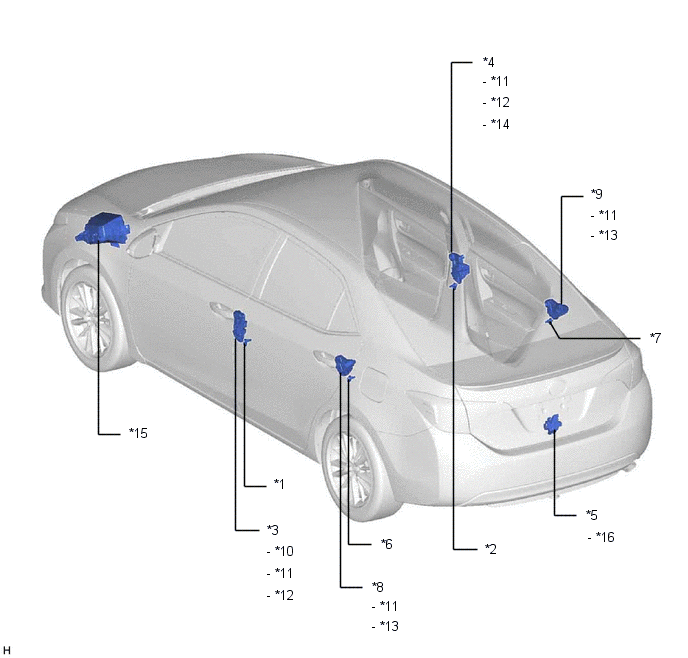

SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté gauche) |
*2 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté droit) |
|
*3 | SERRURE DE PORTE AVANT AVEC ENSEMBLE DE MOTEUR GAUCHE |
*4 | SERRURE DE PORTE AVANT AVEC ENSEMBLE DE MOTEUR DROIT |
|
*5 | ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES |
*6 | ENSEMBLE DU CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE (gauche) |
|
*7 | ENSEMBLE DU CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE (droit) |
*8 | SERRURE DE PORTE ARRIERE AVEC ENSEMBLE DE MOTEUR GAUCHE |
|
*9 | SERRURE DE PORTE ARRIERE AVEC ENSEMBLE DE MOTEUR DROIT |
*10 | CONTACTEUR DE VERROUILLAGE ET DE DEVERROUILLAGE DE PORTE PAR LA CLE |
|
*11 | MOTEUR DE SERRURE DE PORTE |
*12 | CONTACTEUR DE DETECTION DE DEVERROUILLAGE DE PORTE |
|
*13 | CONTACTEUR DE DETECTION DE DEVERROUILLAGE DE PORTE (avec système de clé intelligente ou avec système antivol) |
*14 | CONTACTEUR DE VERROUILLAGE ET DE DEVERROUILLAGE DE PORTE PAR LA CLE (sans fonction de commande de verrouillage des portes à distance) |
|
*15 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE ECU-B | *16 |
CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE DE COMPARTIMENT A BAGAGES |
