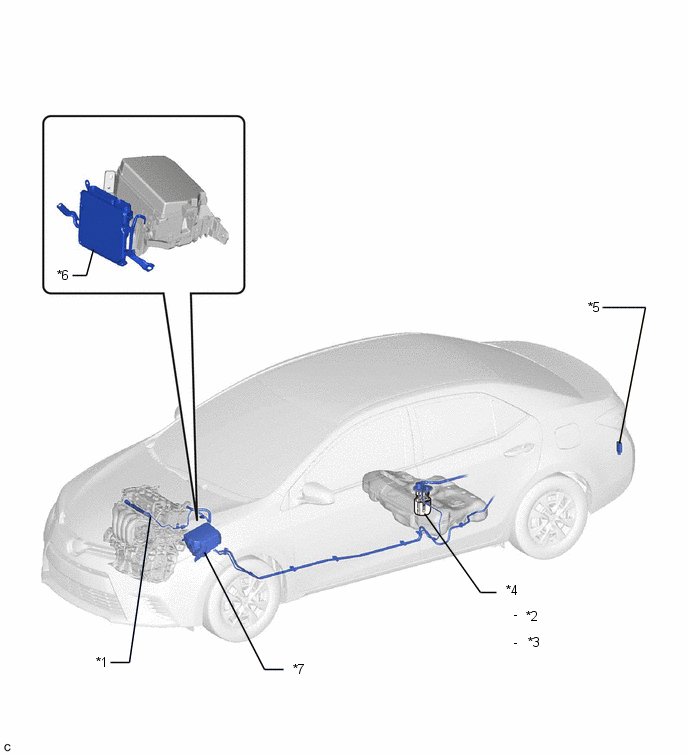

EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
|
*1 | ENSEMBLE D'INJECTEUR DE CARBURANT |
*2 | POMPE A CARBURANT |
|
*3 | ENSEMBLE DE SONDE DE NIVEAU DE CARBURANT |
*4 | ENSEMBLE DE TUYAU D'ASPIRATION DE CARBURANT AVEC POMPE ET SONDE |
|
*5 | ENSEMBLE D'ECU DE COMMANDE DE POMPE A CARBURANT |
*6 | ECM |
|
*7 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - RELAIS EFI-MAIN - RELAIS IGT/INJ - FUSIBLE EFI-MAIN - FUSIBLE EFI N° 1 - FUSIBLE INJ |
- | - |
Mesures De Precaution
MESURES DE PRECAUTION 1. EXPRESSIONS RELATIVES AU CONTACTEUR D'ALLUMAGE (a) Le type de contacteur d'allumage utilisé varie en fonction des caractéristiques du véhicule. Les expressions repris ...
Schema Du Systeme
SCHEMA DU SYSTEME ...
