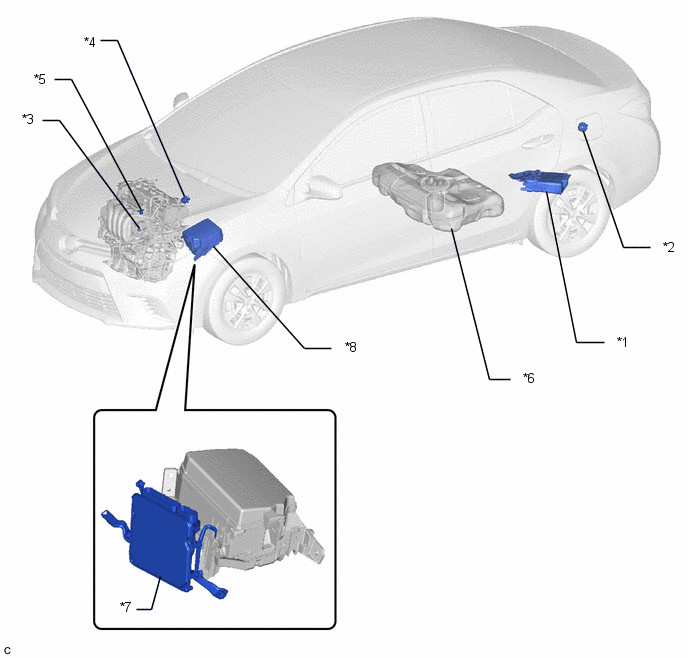

EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
|
*1 | ABSORBEUR DE VAPEURS DE CARBURANT (ENSEMBLE D'ABSORBEUR DE VAPEURS DE CARBURANT DE RESERVOIR A CHARBON ACTIF) |
*2 | ENSEMBLE DE BOUCHON DU RESERVOIR A CARBURANT |
|
*3 | SOUPAPE PCV (SOUS-ENSEMBLE DE SOUPAPE DE VENTILATION) |
*4 | SOUPAPE DE PURGE (VSV DE PURGE) |
|
*5 | CAPTEUR DE DEPRESSION (CAPTEUR DE PRESSION ABSOLUE AU COLLECTEUR) |
*6 | ENSEMBLE DE RESERVOIR A CARBURANT |
|
*7 | ECM |
*8 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - RELAIS EFI MAIN - FUSIBLE EFI MAIN - FUSIBLE EFI N° 1 - FUSIBLE EFI N° 2 |
Schema Du Systeme
SCHEMA DU SYSTEME *1 Soupape de purge (VSV de purge) *2 Ensemble de bouchon de réservoir à carburant *3 Ensemble de réservoir à carburant *4 Clapet de retenue ...
